Parte 11 - Aggiunta di quote

In questo esercizio, si aggiungono quote al modello di edificio per quotare il perimetro dell'edificio principale.

Categoria Nuovi utenti Tempo richiesto 15 minuti File dell'esercitazione usati GSG_11_dimensions.rvt

Prima di iniziare, scaricare il file GSG_11_dimensions.rvt. Scaricare questo file ZIP (se i file degli esercizi per le esercitazioni non sono già stati scaricati).

Obiettivi

• Quotare la larghezza dell'edificio.
• Utilizzare l'opzione Griglie intersecanti con una quota allineata per includere automaticamente le intersezioni di griglia durante la quotatura dei muri esterni.
• Utilizzo dell'opzione Aperture con una quota allineata per includere automaticamente le aperture di finestre nella quotatura del muro esterno.

Guarda il video

Aggiunta di quote

1. Aprire il progetto GSG_11_dimensions.rvt.
2. Verificare che sia aperta la pianta del pavimento 01 - Store Floor.
3. Fare clic sulla scheda Annotagruppo Quota (Allineata).
4. Nella barra delle opzioni, selezionare Superfici del muro, quindi in Seleziona scegliere Riferimenti.

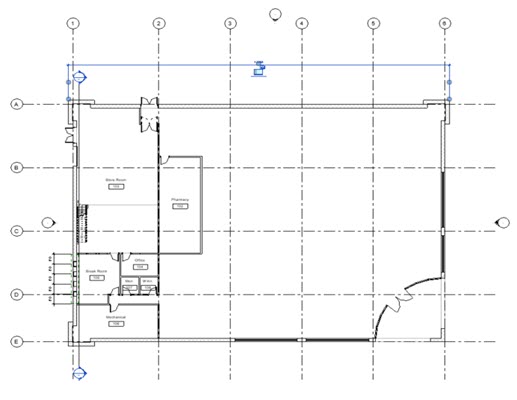

5. Assegnare una quota alla larghezza dell'edificio:
   • Fare clic sulla superficie esterna del muro ovest.
   • Fare clic sulla superficie esterna del muro est.
   • Spostare il cursore sopra l'edificio e fare clic per posizionare la quota.


Griglie di quota

1. Nella barra delle opzioni:
   • Fare clic sulla scheda Annotagruppo Quota (Allineata).
   • In Seleziona, selezionare Muri interi.
   • Fare clic su Opzioni.
   • Nella finestra di dialogo Opzioni di quotatura automatica, selezionare Griglie intersecanti e fare clic su OK.
2. Applicare quote alle aperture delle finestre e alle intersezioni per il muro sud:
   • Fare clic sul muro esterno nord del rientro.
   • Fare clic sui muri est e ovest.
   • Spostare il cursore sopra l'edificio e fare clic per posizionare la quota.

3. Fare clic su Modifica.

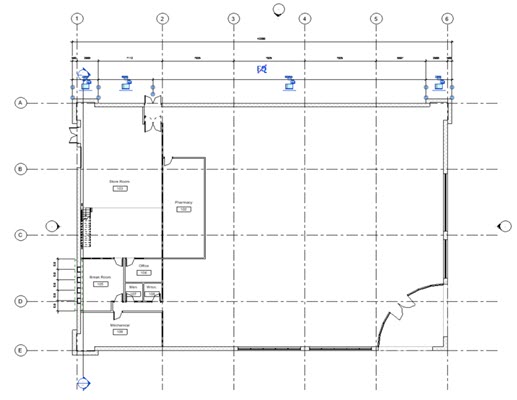

Quotatura delle aperture

1. Nella barra delle opzioni:
   • Fare clic sulla scheda Annotagruppo Quota (Allineata).
   • In Seleziona, selezionare Muri interi.
   • Fare clic su Opzioni.
   • Nella finestra di dialogo Opzioni di quotatura automatica, selezionare Aperture e fare clic su OK.
2. Applicare quote alle aperture delle finestre e alle intersezioni per il muro sud:
   • Fare clic sul muro esterno nord del rientro.
   • Fare clic sui muri est e ovest.
   • Spostare il cursore sopra l'edificio e fare clic per posizionare la quota.

3. Fare clic su Modifica.
