Esercizio 5
Precedente: capitolo 11 | Successivo: capitolo 12
Questo esercizio spiega come definire i parametri dell'analisi, avviare l'analisi e verificare che venga eseguita correttamente.

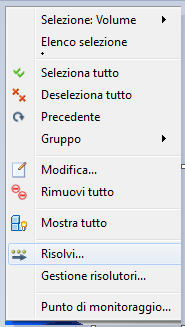

1. Fare clic con il pulsante destro del mouse fuori del modello e scegliere Risolvi.

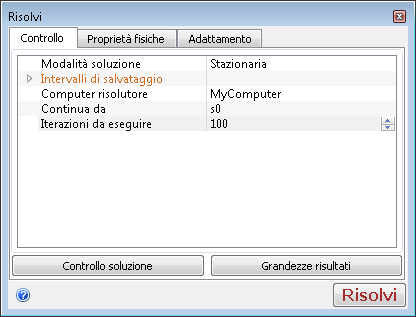

2. Nella scheda Controllo, impostare Iterazioni da eseguire su 100.

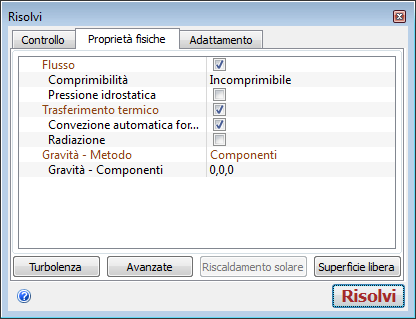

3. Nella scheda Proprietà fisiche, attivare le opzioni Trasferimento termico e Convezione automatica forzata. Fare clic su Risolvi.
Nota L'opzione Convezione automatica forzata consente di ridurre del 40% il tempo dell'analisi risolvendo prima la soluzione di flusso e poi la soluzione termica. Questa opzione non è adatta per i problemi di convezione naturale, poiché il flusso e il trasferimento termico sono interdipendenti.

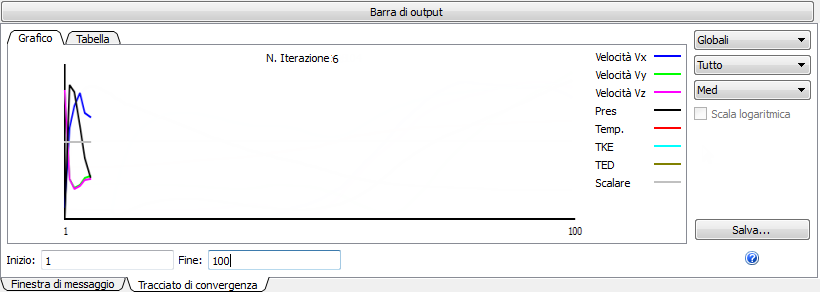

4. Al termine del processo di avvio, dopo l'inizio dell'analisi, sulla Barra di output di Monitoraggio convergenza viene tracciato l'avanzamento della soluzione:

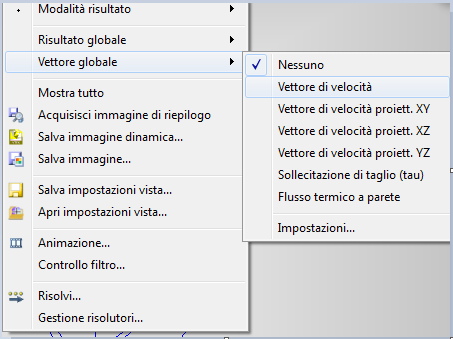

5. Quando viene visualizzato il grafico, fare clic con il pulsante destro del mouse all'esterno del modello, espandere Vettore globalee fare clic su Vettore di velocità.

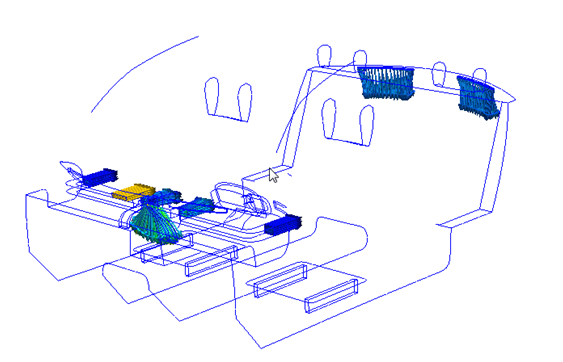

6. Attivare la vista Contorno e verificare che il flusso entri dalla parte anteriore della cabina ed esca dalla parte posteriore.
Nota La parte posteriore è il punto in cui sono state applicate le condizioni al contorno di pressione.
7. Se i vettori non vengono visualizzati come mostrato nell'immagine precedente, fare clic con il pulsante destro del mouse e selezionare Risolvi. Nella finestra di dialogo Risolvi, fare clic su Interrompi. Esaminare le assegnazioni dei materiali, le condizioni al contorno, le direzioni del flusso e le impostazioni della mesh e, se necessario, correggerle.
Nota Se si apportano modifiche alla configurazione, è necessario eseguire di nuovo l'analisi. Impostare Continua da su 0 prima di fare clic sul pulsante Risolvi.
8. Completare l'esecuzione dell'analisi prima di procedere al capitolo 12.
Nota La simulazione dovrebbe richiedere circa 20 minuti, ma la durata può variare a seconda del computer.
Nota Una volta completata l'analisi, il Tracciato di convergenza viene chiuso e nell'ultima riga della Finestra di messaggio viene mostrato il testo "Analisi completata".
