既存の 2 つのカーブの間にフィレット カーブを作成する
Curve Fillet ツールを使用して、面取り(次数 1 ～ 3、G1 フィレット、次数 3 ～ 6、および G2 フィレット、次数 5 ～ 7)を作成することができます。カーブ、カーブオンサーフェス、エッジ、またはこれらの任意の組み合わせを使用して、面取りを作成できます。カーブ、カーブオンサーフェス、またはエッジは非平面にすることが可能です。
カーブ間にフィレットを作成する
Curve Edit パレットで、Create > Curve Fillet ツール
の順に選択してから、
アイコンを選択します。オプション ウィンドウで、Construction Type とその他のフィレット オプションを選択します。
フィレットのサイドの最初のカーブをクリックします。
次に、2 つ目のカーブをクリックします。
カーブをクリックした箇所に円形のドットが表示されます。これらのドットは、フィレットのサイズまたは開始点/終了点には影響を与えません。これらはフィレットが作成される箇所に四半円を示します。
Build をクリックします。

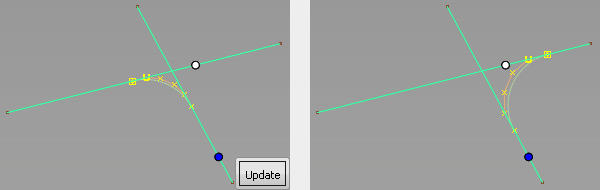

オーバーラップするカーブに対して、フィレットの四半円を変更するには、円形のドットをドラッグし、Update をクリックします。
