新しい CATIA V5 読み込みオプション
新しい CATIA V5 Materials/Fill Colors 読み込みオプションにより、ファイルを .wire ファイルに変換する際に、取り込む CATIA マテリアルとオブジェクトの塗り潰しカラーの処理方法を指定できます。

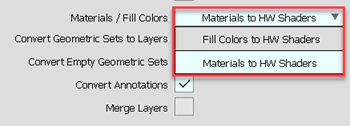

Materials/ Fill Colors には次の 2 つのオプションがあります。
- Materials to HW Shaders は、CATIA マテリアルを Alias ハードウェア シェーダに変換し、オブジェクト塗り潰しカラーを Alias ダイアグノスティック シェーダ カラーに変換します。
- Fill Colors to HW Shaders は、CATIA マテリアルを無視し、オブジェクトの塗り潰しカラーを Alias ハードウェア シェーダに変換します。
詳細については、「CATIA V5 読み込みオプション」を参照してください。
Catia5ToAlias コマンド ライン ユーティリティを使用する場合、このオプションは -mat フラグで使用できます。
詳細については、「Catia5ToAlias」を参照してください。
