窓スタイルの窓敷居の表示を指定するには

[窓敷居プラン]表示レベルにおける標準窓およびコーナー窓の敷居の寸法を変更するには、次の操作を実行します。

敷居を含む窓の表示レベルを使用する必要があります。プラン表示レベルに加えて、窓敷居プラン表示レベルもオンにすることができます。

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします.
2. [建築オブジェクト]、[窓スタイル]の順に展開します。
3. 編集するスタイルを選択します。
4. [表示プロパティ]タブをクリックします。
5. [表示レベル]で[窓敷居プラン]を選択し、[スタイルの優先]を選択します。
6. 必要に応じて、 をクリックします。
7. [窓]タブまたは[コーナー窓]タブをクリックします。

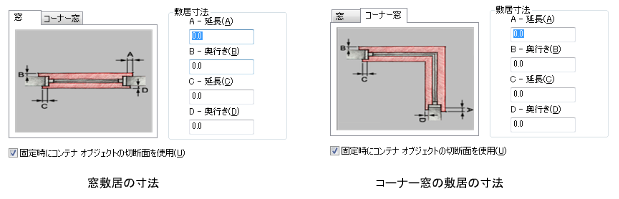

8. [敷居寸法]に、敷居の延長寸法と奥行き寸法を入力します。

   敷居コンポーネント A、B は、窓のスイングや外側に対するものです。敷居コンポーネント C、D は、窓の内側に対するものです。

   注: コーナー窓の場合、[A - 延長]と[B - 奥行き]は固定された壁に適用され、[C - 延長]と[D - 奥行き]は固定されていない壁に適用されます。
9. 固定された窓に対し、窓の切断面ではなく壁の切断面を使用する場合は、[固定時、組み込むオブジェクトの切断面を使用]を選択します。
10. レイヤ/色/線種]タブをクリックします。
11. [表示可能]で、表示をオンに切り替えるアイコンをクリックします。
12. [OK]を 2 回クリックします。
