壁内部で窓を移動するには

参照場所から窓をオフセットして、壁に沿って 1 つまたは複数の窓を移動するには、次の手順を実行します。

この機能では、壁の厚さで窓の位置を揃えることができます。壁内部の任意の点からのオフセット距離を設定したり、壁の面の間の中央に窓を配置することができます。ドア、窓、開口部を同時に選択および再配置できます。複数のオブジェクトを選択した場合、オフセット基準面として選択できるのは片側のみです。

注: コーナー窓は、別の適切な壁コーナーに再配置することのみが可能です。

1. 移動する窓を選択します。
2. [窓]タブ[固定]パネル[壁内部の位置変更]をクリックします。

   マーカーは、開口部内での現在位置を表します。これは、フレームの中央、フレームの内面、フレームの外面にすることができます。

3. オフセットの計測基点を指定します。

   次の操作を行いたい場合	次のように操作します
   壁の面の間の中央に窓を配置するには	窓の中央付近の点を選択します。
   窓の内面または外面をオフセット始点にするには	計測に使用する面上にある点を選択します。

4. 計測する点を選択します。
5. 選択した点からのオフセット距離を指定します。

   次の操作を行いたい場合	次のように操作します
   壁の面の間の中央に窓を配置するには	中点のオブジェクト スナップを使用し、壁の端の中点を選択します。
   参照点に窓を移動するには	0 (ゼロ)と入力します。
   特定距離に窓を移動するには	オフセット距離の値を入力します。
   2 点間の計測値として距離を指定するには	距離を計測する 2 点を選択します。

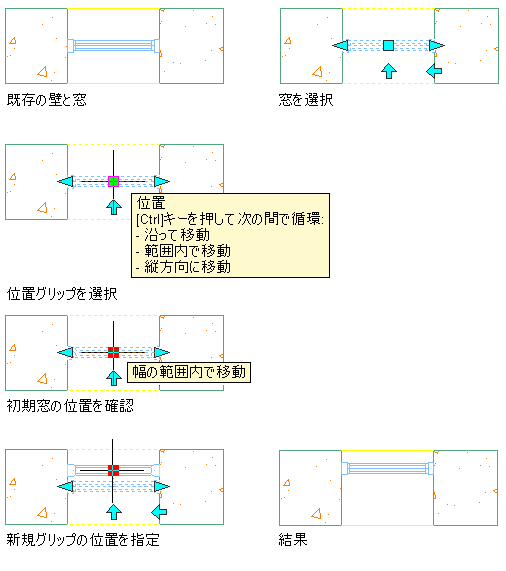

   壁幅に沿って窓を移動
