階段塔を作成するには

階段塔を建物の選択した階層から複写した 1 段の階段から作成することができます。螺旋以外の任意の形状の階段から階段塔を作成することができます。床間の高さおよび各階段の開始高さは、各選択した階層に一致するように調整されます。各階段の開始点の x,y 座標は固定されています。

注: 階段は、作成する階段塔の複数の階層に構成する必要があります。

1. 構成内に階段を作成します。
2. [ホーム]タブ [作図]パネル [階段]ドロップダウン [階段塔]をクリックします.
3. 階段を選択します。
4. 任意のスラブまたは手すりを階段塔に付け加えることができます。
   注: 階段塔に含めるスラブを選択する場合は、スラブは選択した階段の最上部になければなりません。
5. [階層の選択]ダイアログで、階段を生成する階段塔の階層を選択します。

   [固定された手すりを含める]をクリックすると、ステップ 3 で選択されていない場合でも固定された手すりを含めることができます。

6. 作成した階段が U 字形状の場合には、編集時に[U 型階段の調整時に下端の位置を保持]を選択して、階段の始点でなく踊り場の位置を保持することができます。
7. [OK]をクリックします。

選択された階層に階段が追加され、階段塔が作成されます。

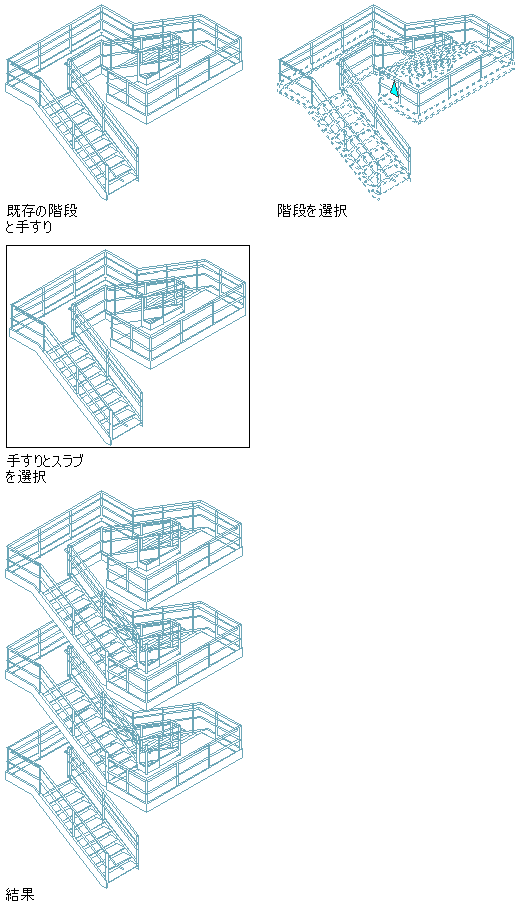

階段塔を既存の U 字型階段から生成する

注: 階段の高さが床間の高さと異なっている場合には、階段の高さがフロアの高さに一致するように変更されます。
