この手順で、プロジェクト シート セットのプロパティを設定します。
プロジェクト シート セットのプロパティは、最初は、プロジェクトを作成したときに割り当てたシート セット テンプレートで定義されます。ただし、個々のプロジェクトの設定を変更することができます。
注: 設定の数は、AutoCAD シート セット マネージャで参照されるシート セットにのみ適用されます。AutoCAD Architecture 2023 toolset プロジェクトで使用されるシート セットでは、ほとんどの設定がプロジェクトで行われ、シート セット テンプレートで行われることはあまりありません。
AutoCAD Architecture 2023 toolset プロジェクトでシート セット テンプレートを使用する場合、次の設定は無視されます。
- シート セット データ ファイル: DST ファイルは、常に、プロジェクトのルート フォルダに格納されます。
- モデル ビュー: モデル ビューの図面位置は、AutoCAD Architecture 2023 toolset シート セットではトラッキングされません。これは自動的にプロジェクト ビューから取得されます。
- ビューのラベル ブロック: AutoCAD Architecture 2023 toolset プロジェクトではラベル ブロックは推奨されません。代わりに吹き出しツールを使用してください。
- 吹き出しブロック: AutoCAD Architecture 2023 toolset プロジェクトでは吹き出しブロックは推奨されません。代わりに吹き出しツールを使用してください。
- シート ストレージの場所: プロジェクト内のシートは、常に、プロジェクトの[シート]フォルダか、そのサブフォルダに格納されます。 注: プロジェクト コントロールで、プロジェクトを作成したときに入力したプロジェクト名とプロジェクト番号とは異なるプロジェクト名とプロジェクト番号を入力した場合には、シート セット プロパティを編集するときにメッセージが表示され、情報を統合整理することが求められます。
- クイック アクセス ツールバーの[プロジェクト ナビゲータ]
をクリックします。 - [シート]タブをクリックし、タイトル バーの

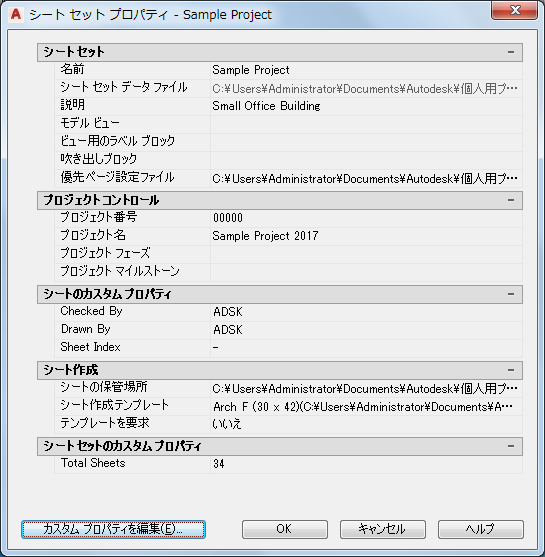

(シート セット ビュー)をクリックします。 - シート セットのルート ノードを選択して右クリックし、[プロパティ]をクリックします。
- [シート セット]を展開します。
- プロジェクトのページ設定を変更するには、ページ設定変更ファイルの設定をクリックしてください。
- [テンプレートの選択]ダイアログ ボックスで、描画テンプレート(DWT)ファイルを選択します。 注: ペーパー空間レイアウトという名前を含むテンプレートを選択し、プロット エリアが[レイアウト]に設定されていることを確認します。これを行わない場合には、ページ設定の変更を行うことはできません。
- [シートの作成]を展開します。
このカテゴリでは、シート セット内で作成するシートの設定を定義します。

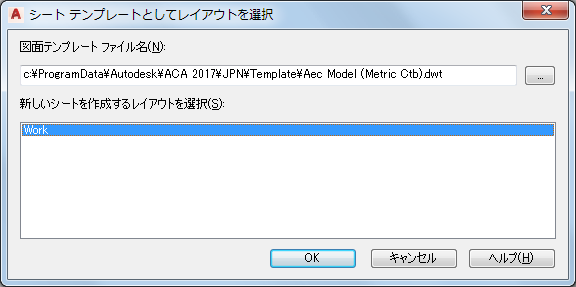

- 新しいシートの既定のテンプレートを定義するために、シート作成テンプレートの設定を作成します。
をクリックして、図面(DWG)またはテンプレート(DWT)ファイルを選択し、[開く]をクリックします。 - 新しいシートの作成に使用するレイアウトを選択します。次に、[OK]をクリックします。
- 新しいシートを作成するたびに各シート テンプレートを作るように指定するには、次のようにします:
次の操作を行いたい場合 次のように操作します 新しいシートを作成するたびに各シート テンプレートを作るように指定するには [はい]を選択します。 常に既定のシート テンプレートを使用するには [いいえ]を選択します。 - カスタム プロパティの追加、編集、または削除をするには、[カスタム プロパティの編集]をクリックします。 注: AutoCAD Architecture 2023 toolset プロジェクトの作業を行うときは、プロジェクトのプロパティを使用することもできます。
- [OK]をクリックします。
