コーナー窓の自動プロパティを変更するには

窓集計で生成された自動プロパティを変更するには、次の操作を実行します。

1. 標準窓とコーナー窓のある図面を開きます。
2. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします.

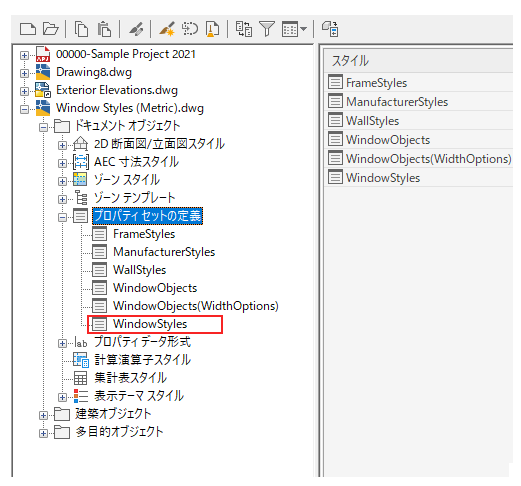

3. [プロパティ セットの定義]を展開し、[窓スタイル]を選択します。

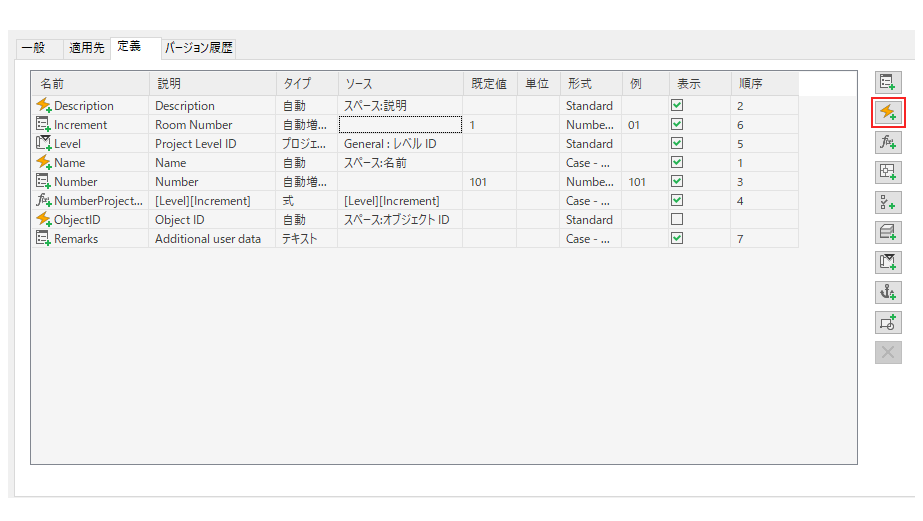

4. [定義]タブで、[自動プロパティ定義を追加]をクリックします。

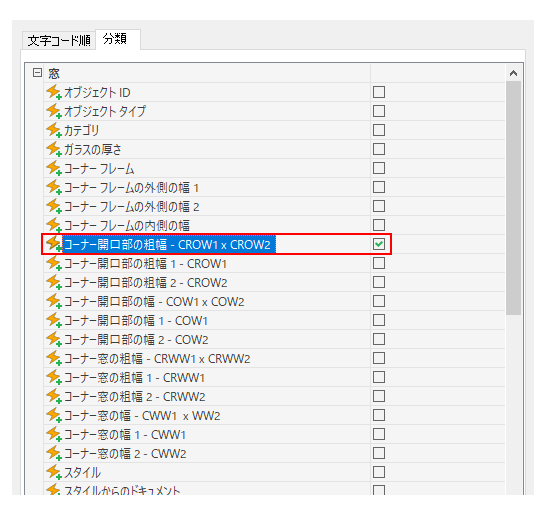

5. [窓スタイル]領域で、[コーナー開口部の粗幅 - CROW1 x CROW2]を選択します。

6. [集計表とスタイル]を展開し、[窓集計]を選択します。

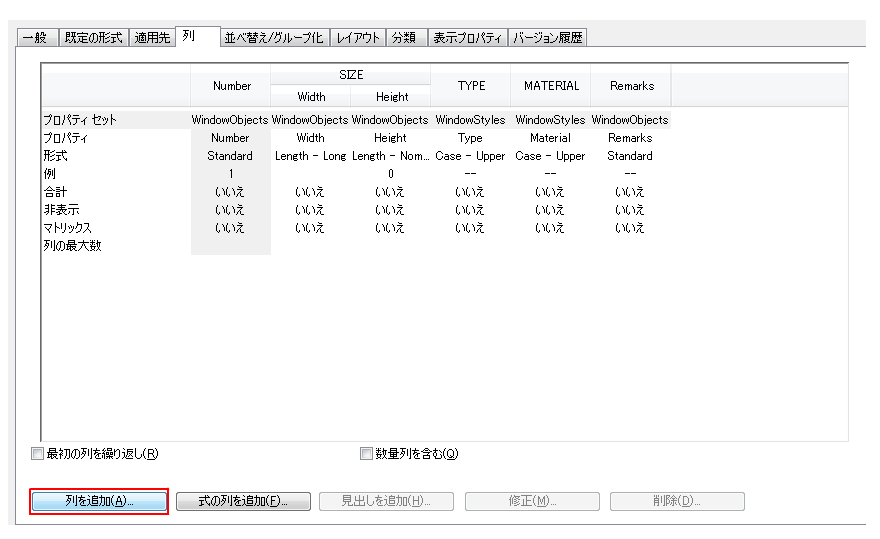

7. [列]タブ [列を追加]をクリックします。

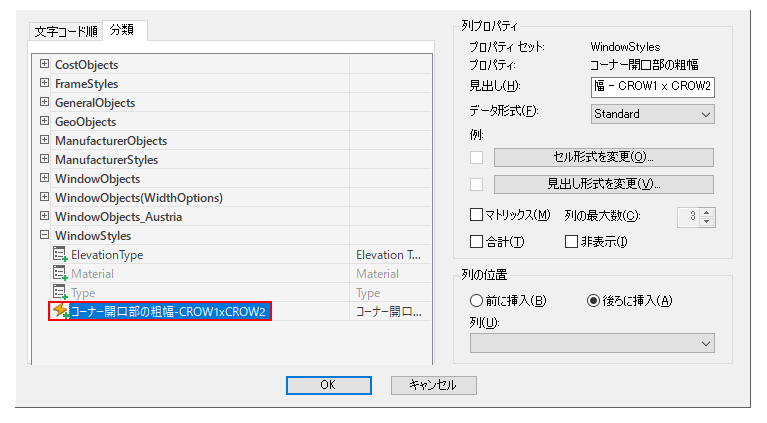

8. [列を追加]ダイアログ ボックスの[窓スタイル]領域で[コーナー開口部の粗幅 - CROW1 x CROW2]を選択します。

9. [OK]をクリックします。
10. [スタイル マネージャ]で、[適用]をクリックし、[OK]をクリックします。
11. [注釈]タブ [集計]パネル [窓タグ]をクリックします。

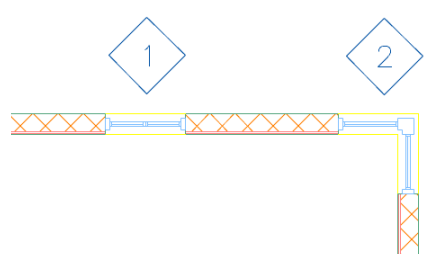

12. 図面内のタグを付ける窓オブジェクトを選択します。

13. [注釈]タブ [集計]パネル [窓集計]をクリックします。
14. 図面内の標準窓とコーナー窓を選択します。
15. [Enter]を押します。
16. 表の左上コーナーと右上コーナーを指定し、[Enter]を押します。

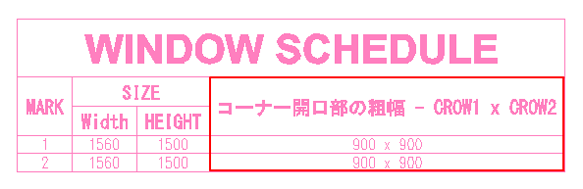

17. 生成された集計に、自動プロパティの[コーナー開口部の粗幅 - CROW1 x CROW2]が表示されます。
