AutoCAD Architecture 2023 toolset では、次の LandXML データ タイプの読み込みと変換ができます。
- 区画
- COGO ポイント
- サーフェス
区画
区画は、閉じた直線、円弧、ポリラインで作成した 2 次元の図形です。区画を読み込むと、区画の境界を構成する区画名、線分(セグメント)および曲線(円弧)が変換に使用されます。

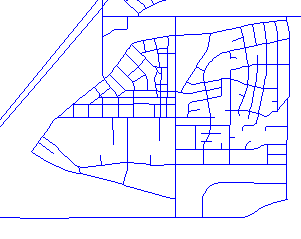

Autodesk
Land Desktop からの道路レイアウトにおける区画
区画をスペースやポリラインに変換することができます。区画をスペースに変換するときは、区画から生成されるスペースに適用されるスペース スタイルを定義でき、区画名がスペース名として使用されます。区画がポリラインに変換されると、区画名は消失します。

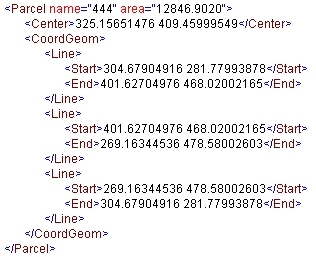

LandXML における区画データ
COGO (座標幾何学)ポイント
LandXML COGO (座標幾何学)ポイントを読み込み、AutoCAD のポイントに変換できます。
土木では、COGO ポイントを作成して重要な測量位置を定位しています。COGO ポイントはプロジェクト基準点となることができます。すなわち、土木チーム全体がそれを参照し、すべての重要な寸法を定位するための共通データとして使用できます。
COGO ポイントは、土木プロジェクトや測量プロジェクトの基盤です。Land Desktop では、説明キーを使用して、特定のレイヤに記号を付けて点を図面に入力できます。LandXML ファイルを読み込むときに、選択した点を適切なレイヤへマップできます。
COGO ポイントが読み込まれると、COGO ポイントはその座標値により「偏北距離 偏東距離」または「偏北距離 偏東距離 標高」の形式で定義されます。
たとえば、COGO ポイントは次のように表現できます。 <CgPOINT NAME="1" DESC="MYPOINT">248.04605951 359.53997314 1.000000</CgPOINT>

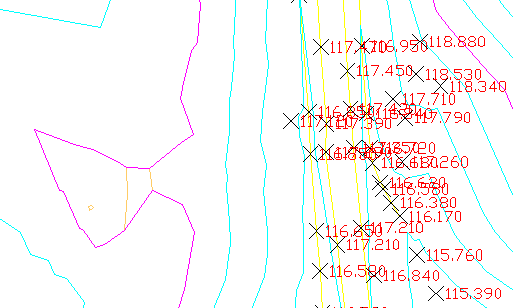

地図上の COGO ポイント
サーフェス
ほとんどの測量および土木作業では、地面のモデルを表現するサーフェス等高線を生成するために、標高データを収集します。LandXML におけるサーフェスは多数の面で構成されますが、これらは不規則三角網(TIN)または四辺形のいずれかです。通常、点や等高線は、オリジナルのサーフェス情報の基本部分であり、破断線や境界線によって補足されます。LandXML でサーフェスを作成し、それを読み込むことができます。このサーフェスは、自由形状マス要素に変換されます。
次の場合では、サーフェスを読み込むとエラーになったり完全に失敗します。
- 垂直面をもつサーフェス
- 面の間に小さな隙間のあるサーフェス
- 非常に狭い面をもつサーフェス
読み込みに失敗すると、コマンド行にエラー メッセージが表示されます(例：「地形からマス要素を作成できませんでした」)。

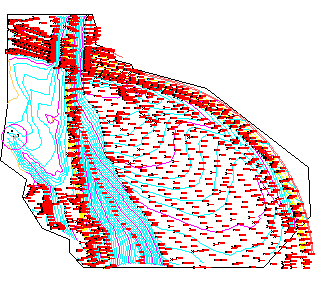

Autodesk Land Desktop のサーフェス モデル
通常、サーフェス モデルは多くの定義点や面で構成された 1 つの複雑な構造物です。サーフェス モデルを自由形式のマス要素に変換すると、これらの点や面は 1 つの合成マス要素ボディに合成されます。

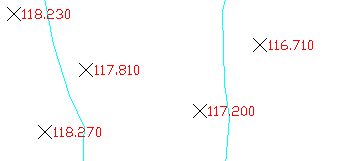

サーフェス モデルの詳細
自由形式のマス要素には、多数のグリップが含まれます。すべてのグリップを表示することは、パフォーマンス低下の原因となるので、マス要素の使用では不要です。マス要素でのグリップの表示は、次の 2 つの方法でコントロールできます。
- 既定では、自由形式のマス要素のグリップは、グリップ数が 1 要素あたり 2000 未満の場合のみ表示されます。
[オプション]をクリックし、[選択]タブをクリックして[グリップ]の下の[グリップを使用]を解除することで、図面のグリップの表示をまとめてオフにすることができます。
LandXML スキーマでのサーフェスには、サーフェス名、タイプ、2D および 3D エリア、最大と最小の標高などの情報が含まれています。サーフェスを構成するそれぞれの点や面の情報も含まれています。これらのサーフェス情報は 1 つの合成マス要素ボディに合成され、このボディは数千の面をもつことができます。複雑なマス要素にサーフェス ハッチングやテクスチャ マッピングを適用すると、非常に時間がかかります。

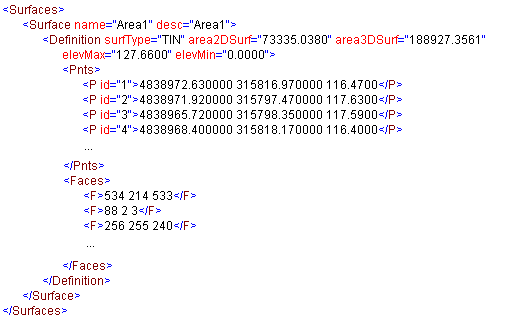

LandXML におけるサーフェス データ
