この方法を使用してモデル空間ビューをシート上に表示するには、シート ビューを作成します。シートには、任意の数のシート ビューが含まれます。
モデル空間ビューがシート上に表示されると、図面尺度とレイヤ設定は保持されますが、ビュー図面の表示設定が使用されます。シート ビューのビュー方向はシートによって決まります。
計画詳細のモデル空間ビュー
シート上に表示されたシート ビュー
- クイック アクセス ツールバーの[プロジェクト ナビゲータ]
をクリックします。 - [シート]タブで、タイトル バーの

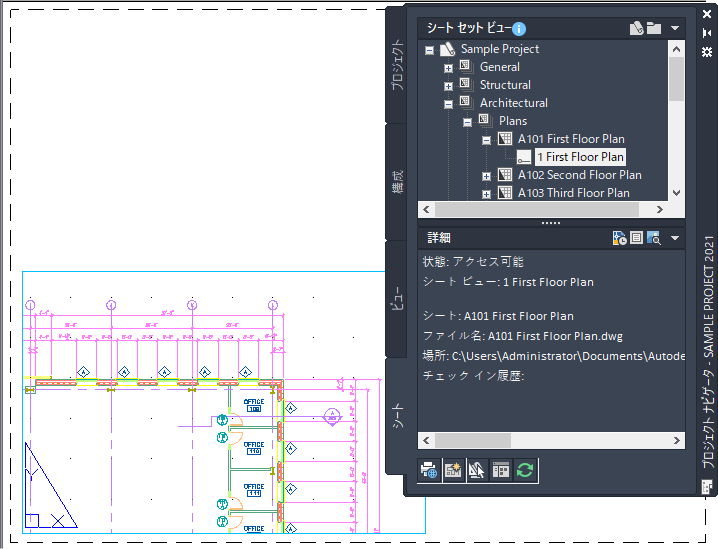

(シート セット ビュー)をクリックします。 - [シート セット ビュー]で、モデル空間ビューを参照するシートを見つけ、次のいずれかの方法を使用してシートを開きます。
- 印刷用シートを選択して右クリックし、[開く]をクリックする
- シートをダブルクリックする
シートを含む図面が作図領域に表示され、選択したシートがアクティブなレイアウトになります。
- プロジェクト ナビゲータ パレットで、[ビュー]タブをクリックします。
- 次のいずれかの方法を使用して、希望のモデル空間ビューをシート上に配置します。
- モデル空間ビューを選択して右クリックし、[シート上に配置]をクリックする。次に、シートの挿入点を指定する。
- モデル空間ビューを選択して、プロジェクト ナビゲータ からシートの作図領域までドラッグする。
プロジェクト ナビゲータ パレットからビューをドラッグしている間のパフォーマンスを向上させるために、イメージ プレビューを無効にすることができます。
挿入点を決める前に、右クリックして別の尺度を選択することにより、結果として得られるシート ビューの尺度を変更できます。シート ビューを作成した後は、プロパティ パレットで尺度を変更できます。
注: シート ビューは、それぞれの固有のレイヤ キーに挿入されます。既定では、シート ビュー レイヤは G-Anno-Nplt です。
