概要 - Autodesk Inventor Professional のケーブル＆ハーネスからデータを読み込む

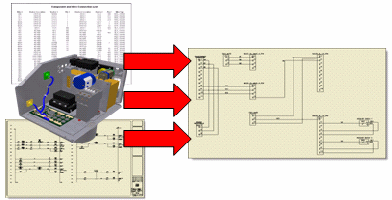

Autodesk Inventor Professional (AIP)から AutoCAD Electrical ツールセット への XML 書き出しにより、書き出しに定義されているコネクタのリストからコネクタを選択し、2D 図面ファイルにコネクタを配置できます。コネクタが図面に挿入されたら、[コネクタの接続]ダイアログ ボックスで[配線]をクリックして、すべての配線接続を図面ファイル上のすべてのコンポーネントに配置します。AutoCAD Electrical ツールセット は、ファイルのデータを解析し、すべての配線の接続元と接続先を決定します。配線情報が決定されると、図面上の既存のジオメトリを通らないように配線の経路が指定されます。配線挿入ツールは、接続間の配線ループ量が最少の最善のルートを検索してくれるので、ギャップ ポインタの要件が減少します。配線はコネクタ表示上の適切な位置に接続されます。

配線が挿入されると、XML ファイル内の配線タイプが AutoCAD Electrical ツールセット 図面内の配線画層に適用されます。さらに、線番とケーブル マーカー シンボルが図面上に挿入されます。線番は、図面の線番設定の後に挿入されます(配線の上、配線内、または配線の下)。XML ファイルにリストされている最初のケーブル マーカーが親として挿入され、同じ参照指定子(ケーブル タグ)の後続のマーカーが子として挿入されます。

Autodesk Inventor Professional の特定の配線プロパティ名については、AutoCAD Electrical ツールセット 内部で管理する必要があります。列見出しの名前([ユーザ列の名前を変更]ダイアログ ボックスで設定)が、Autodesk Inventor Professional XML export から出力されるプロパティ名(Autodesk Inventor [カスタム プロパティ]ダイアログ ボックスで設定)と一致していることを確認してください。たとえば、「CORE SIZE」 として定義された列見出しが存在する場合、プロパティ CORE SIZEは、[配線タイプ作成/編集]ダイアログ ボックスのユーザ列にマッピングされます。マッピングが存在しない場合、AutoCAD Electrical ツールセット の図面ファイル内部にデータが保存されていません。

AutoCAD Electrical ツールセット 属性にマッピングされる Autodesk Inventor Professional のプロパティ

汎用プロパティとカスタム プロパティを取得する Autodesk Inventor Professional のアセンブリ エンティティは、コンポーネント オカレンス、配線(元/先)オカレンス、ケーブル オカレンス、スプライス オカレンスの 4 種類です。

プロパティ名	AIP のプロパティ タイプ	説明
コンポーネントのプロパティ
コネクタの REF DES	オカレンス	コンポーネントの参照指定 - AutoCAD Electrical ツールセット では TAG1 属性
PART NUMBER	定義	Autodesk Inventor パーツ番号 - AutoCAD Electrical ツールセット では Xdata
VENDOR	定義	製造元 - AutoCAD Electrical ツールセット では Xdata
STRIP LENGTH	定義、カスタム	コンポーネントに保存 - AutoCAD Electrical ツールセット では Xdata
各種ユーザ定義 *	定義、カスタム	コンポーネント ライブラリ定義(パーツ編集)に定義 - AutoCAD Electrical ツールセット では XData
各種ユーザ定義 *	オカレンス、カスタム	ハーネス オカレンス レベルで定義 - AutoCAD Electrical ツールセット では XData
配線のプロパティ
線 ID	オカレンス	一意の線番 ID(オカレンス名) - AutoCAD Electrical ツールセット 線番、AutoCAD Electrical ツールセット では WIRENO 属性
配線定義	定義	Cable & Harness ライブラリ XML に保存される配線ライブラリの定義データ - AutoCAD Electrical ツールセット では配線画層名
各種ユーザ定義 *	定義、カスタム	配線ライブラリ定義で定義(パーツ編集) - AutoCAD Electrical ツールセット では XData
各種ユーザ定義 *	オカレンス、カスタム	ハーネス オカレンス レベルで定義 - AutoCAD Electrical ツールセット では XData
ケーブルのプロパティ
ケーブルID	オカレンス	一意のケーブル ID - AutoCAD Electrical ツールセット では TAG 1 属性
ケーブル定義	定義	Cable & Harness ライブラリ XML に保存されるケーブル ライブラリの定義データ - AutoCAD Electrical ツールセット では XData
ケーブル配線名	定義	ケーブル コンダクタ ID - AutoCAD Electrical ツールセット では RATING1 属性
各種ユーザ定義 *	定義、カスタム	ケーブル ライブラリ定義で定義(パーツ編集) - AutoCAD Electrical ツールセット では XData
各種ユーザ定義 *	オカレンス、カスタム	ハーネス オカレンス レベルで定義 - AutoCAD Electrical ツールセット では XData
スプライスのプロパティ
スプライス ID	オカレンス	一意のスプライス ID - AutoCAD Electrical ツールセット では TAG1 属性
スプライス定義	定義	Cable & Harness Library XML に保存されるスプライス ライブラリ定義データ - AutoCAD Electrical ツールセット では XData
各種ユーザ定義 *	定義、カスタム	スプライス ライブラリ定義で定義(パーツ編集) - AutoCAD Electrical ツールセット では XData
各種ユーザ定義 *	オカレンス、カスタム	ハーネス オカレンス レベルで定義 - AutoCAD Electrical ツールセット では XData

* このプロパティは、Autodesk Inventor Professional には定義されていなくても AutoCAD Electrical ツールセット で使用できる。
