正確な位置を基準にしてオブジェクトを作成したり編集するには、オブジェクト スナップを使用します。
PDF アンダーレイ オブジェクト スナップは、通常のオブジェクト スナップとは別にオン/オフを切り替えることができる点と、アタッチしたファイルのオブジェクトにのみ適用される点を除き、通常のオブジェクト スナップと同様です。

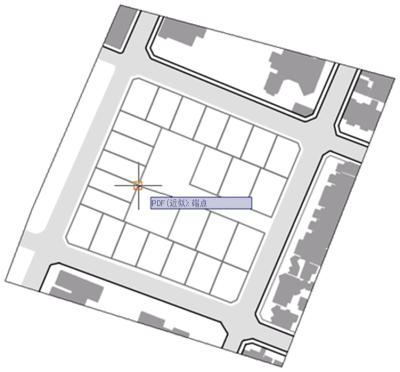

PDF アンダーレイに対するオブジェクト スナップは、図面のジオメトリに対するオブジェクト スナップと同じです。ただし、PDF が作成された方法によっては、オブジェクト スナップが期待通りに動作しないことがあります。たとえば、 スキャンされた建築設計図から PDF が作成された場合、その PDF はラスター イメージであり、ベクトルベースのイメージではありません。したがって、オブジェクト スナップは機能しません。また、AutoCAD for MAC 以外のプログラムで作成された PDF のジオメトリには、中心点のない円のように、標準以外のスナップ点が含まれていることがあります。オブジェクト スナップのオン/オフを切り替えるには、システム変数 PDFOSNAP および UOSNAP を使用します。
また、ショートカット メニューを使用して、オブジェクト スナップのオン/オフを切り替えることもできます。オブジェクト スナップ メニュー オプションを表示するには、アンダーレイを選択して右クリックします。
