トレースは、既存の図面を変更せずに図面にフィードバックを提供するための安全な空間を提供します。これは、共同作業者が図面にマークアップやコメントを追加できるように、図面上に置かれた共同作業が可能な仮想のトレーシング ペーパーのようなものです。
AutoCAD Web アプリ、AutoCAD モバイル アプリ、または AutoCAD デスクトップ(Windows または Mac)でトレースを作成し、トレースとその内容を表示できるように、図面を共同作業者に送信または共有します。
トレースを使用する

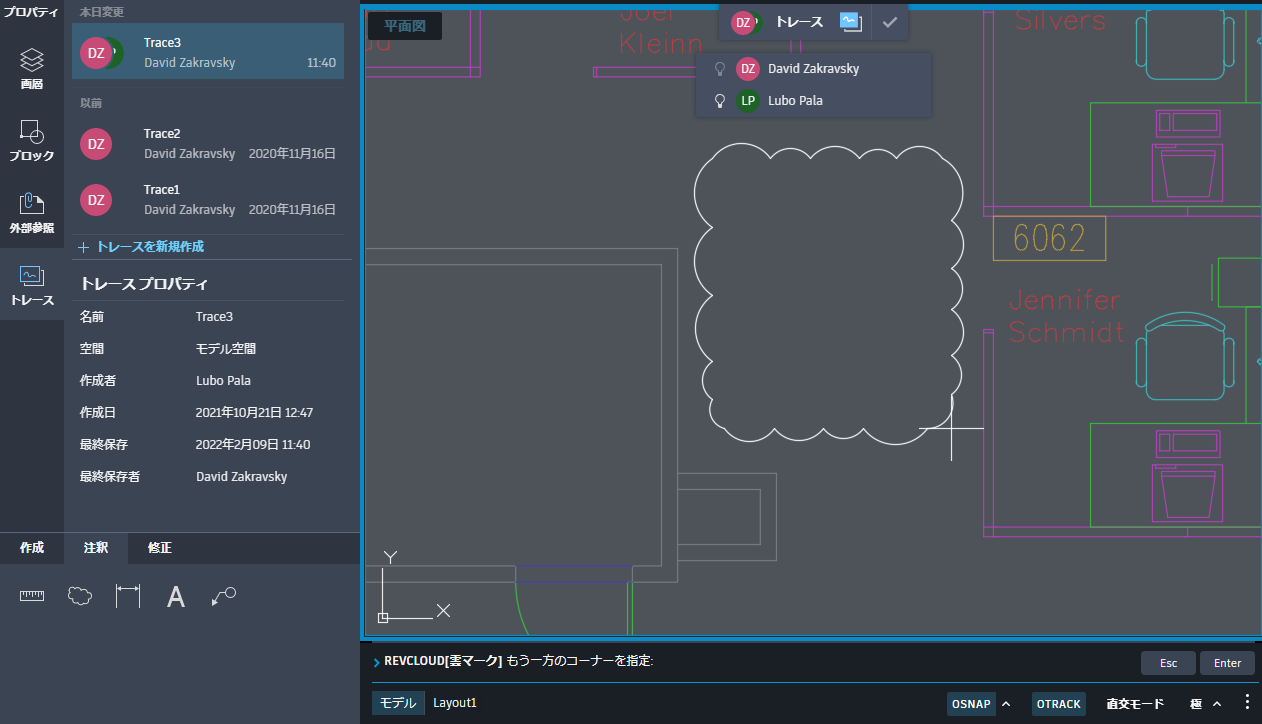

- トレースを作成するか、既存のトレースを開きます。この例では、AutoCAD Web アプリを示していますが、AutoCAD モバイル アプリまたは AutoCAD デスクトップ(Windows または Mac)でトレースを作成することもできます。

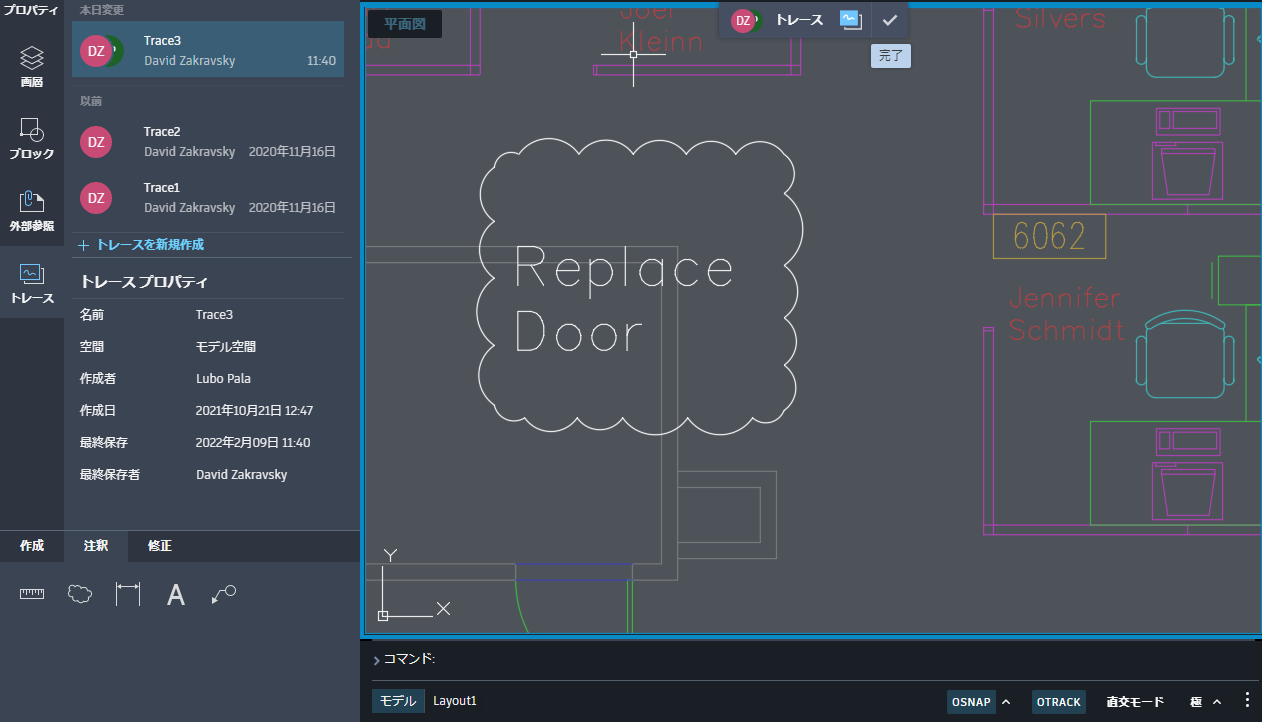

- マークアップまたは追加のデザインの詳細をトレースに追加します。
- 図面を保存し、同僚または共同作業者と共有します。
同僚が AutoCAD デスクトップ(Windows または Mac)で図面を開くと、新しいトレースがあれば通知されます。受信者は、トレースを開いて追加された内容を確認し、含まれているフィードバックについて判断することができます。
注: トレースは、2010 以降の図面ファイル形式でのみサポートされており、DXF 形式ではサポートされていません。
デスクトップ、モバイル、Web の機能
AutoCAD のデスクトップ バージョン(Windows または Mac)、Web バージョン、モバイル バージョンのいずれを使用しているかに応じて、機能は若干異なります。トレースは、デスクトップ、Web、またはモバイル アプリで表示できますが、トレースを作成または編集できるのは、Web およびモバイルを使用している場合のみです。
| 機能 | Web およびモバイル | デスクトップ(Windows または Mac) |
|---|---|---|
| トレースを作成する | X | X |
| 自分が作成したトレースを編集する | X | X |
| 他のユーザのトレースを表示する | X | X |
| トレースを表示中に図面を編集する | X | X |
| 他のユーザが作成したトレースへのコントリビューションを追加および削除する | X | X |
| 図面内のすべてのトレースを削除する | X | |
| マークアップ アシストを使用して、マークアップを自動識別する | X (Windows のみ) |
