注: サイド フィーチャーの加工では、カーブが閉じている場合のみ Vortex で加工することができます。開いたカーブで、ステップオーバー ドロップダウン リストから Vortex を選択すると、(Vortex ではなく) NT スパイラル が使用されます。
2.5D Vortex の例
ここでは、Vortex によるポケット、溝、幅の狭いコーナーの加工方法について説明しています。

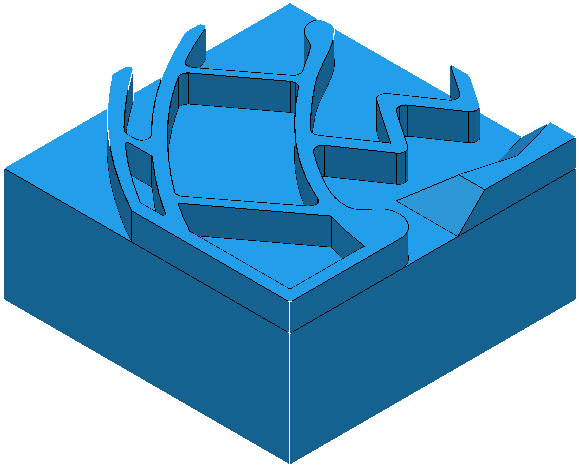

次の 2.5D モデルを使用します。

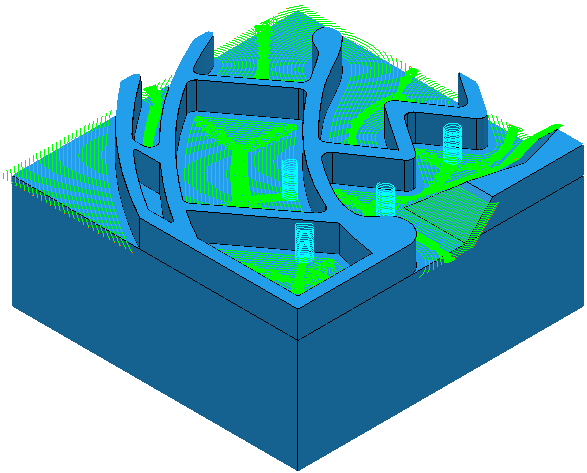

Vortex ツールパスを作成します。

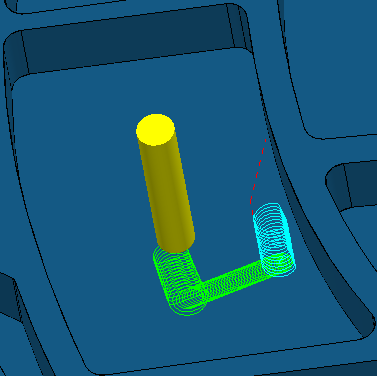

ポケットでは、トロコイド パスで幅全体を加工する前に、工具がらせん状に降下しています。

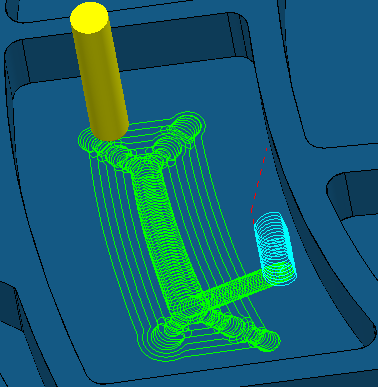

最初に幅全体を加工してから、工具エンゲージメント角度を超過してしまうコーナー箇所にトロコイド パスが適用されています。
