R 面取り 工具は、R 面取りフィーチャーを加工するのに使用されます。
名前 － 工具を識別するための名前を入力します。工具箱内の他の工具の名前と重複しないようにします。
単位 － 工具の寸法の単位です。インチの場合、インチ を選択します。このオプションが選択されていない場合、単位はミリメートルになります。

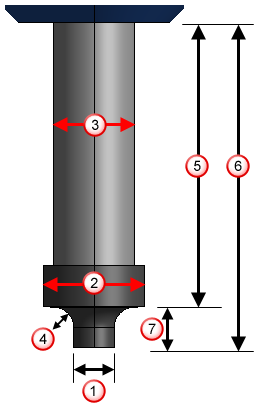

内径 － 図を参照
外径 － 図を参照
シャンク直径 － 図を参照
半径 － 図を参照
全長 － 図を参照
有効長 － シミュレーションの際に、工具が、ホルダーからどれだけ出ているかを示します。
先端から肩 － 工具の肩と先端の間の距離を入力します。デフォルトは、半径 と同じ長さですが、大きくすることもできます。
肩を基準 － デフォルトで、R 面取り工具は肩を基準に設定されています。このオプションを選択解除して、基準ポイントを工具先端に設定します。
|
|
|
|
肩を基準 が選択されている場合の、デフォルトの作用です。ツールパスは、R 面取りフィーチャーの頂部にあります。
肩を基準 が選択されていない場合の作用です。工具先端が基準となっています。ツールパスは、R 面取りフィーチャーの底部にあります。
肩を基準 を選択解除して、先端から肩 を 半径 の 2 倍の値に設定した場合の作用です。工具先端が基準となっています。ツールパスは、R 面取りフィーチャーの底部より下にあります。
工具材料 － 工具の材料です。この情報に基づいて、送りと回転数が算出されます。
勝手 － 右 勝手、または、左 勝手を指定します。
|
|
|
半径
有効長 (肩を基準 が選択されている場合)
有効長 (肩を基準 が選択されていない場合)
先端から肩
