ツールパスフィーチャー

ツールパスフィーチャーを使用して、単一のツールパス移動を直接作成します。ツールパスフィーチャーでの工具軌跡の作成には、3 つの方法があります。

移動ごとに作成－ FeatureCAM のフィーチャーでは作成するのが難しい、単純かつ精密な工具軌跡を作成する場合の方法です。
カーブを作成します。 FeatureCAM の描画ツールを使用して、工具の軌跡を精密にコントロールします。
既存のフィーチャーの工程をインポートします。この方法では、FeatureCAM が自動的に生成するツールパスに変更を加えることができます。フライス加工フィーチャー、または、旋削フィーチャーからツールパスをインポートすることができます。

カーブ、または、フィーチャーから作成したツールパスの場合、パラメトリックモデリング設定の有効と無効にかかわらず、そのツールパスは元のソースにはリンクされません。これにより、FeatureCAM による自動修正の影響を受けないツールパスが保存されることになります。

警告: 修正されたすべてのツールパスに対してシミュレーションを実行して、ガウジがないかどうかを確認するようにします。

次の方法で、ツールパスフィーチャーを作成します。

[フィーチャーと加工] タブ > [フィーチャー] パネル > [ツールパス] > [フライス加工ツールパス] から、フライス加工のツールパスフィーチャーを作成します。

[フィーチャーと加工] タブ > [フィーチャー] パネル > [ツールパス] > [旋削加工ツールパス] から、旋削加工のツールパスフィーチャーを作成します。
新規フィーチャー－カーブ / 工程 ページを、次のように設定します。
- カーブを使用する場合、カーブ を選択して、ドロップダウンリストからカーブを選択します。
- 工程のツールパスを編集する場合、工程を選択して、ドロップダウンリストから工程を選択します。
- NC データ (プログラムストップコード M00、M01 など) を直接入力する場合、NC データテキスト を選択します。
ウィザードの手順にしたがって、ツールパスの工具、送り、回転数を選択します。

各ツールパスフィーチャーは、単一のツールパス工程を作成します。ツールパスフィーチャーのツールパスプロパティダイアログには、工具タブ、送り/回転数 タブ、ツールパス タブが表示されます。ツールパス タブを使用して、ツールパスフィーチャーを編集します。

注: 手動で入力した移動、または、カーブからツールパスを作成する場合、工具、送り、回転数も手動で選択しなければなりません。

注: 別の FeatureCAM 工程からツールパスをインポートした場合、工具と加工パラメーターは保持されます。

プログラムストップコードの例

次の方法で、NC プログラムに、プログラムストップコードを直接入力します。

[フィーチャーと加工] タブ > [フィーチャー] パネル > [ツールパス] > [フライス加工ツールパス] を選択します。
新規フィーチャー－カーブ / 工程 ページの NC データテキスト を選択して、M00 (または、M01) を入力します。

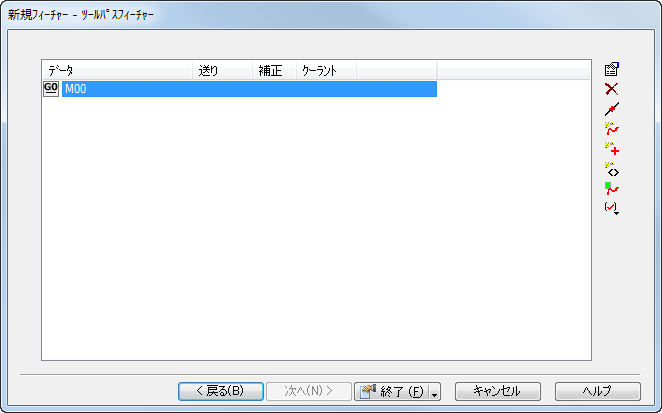

次へをクリックします。新規フィーチャー－ツールパスフィーチャー ページが表示されます。

このページには、ツールパスプロパティ ダイアログの ツールパス タブと同じツールパス編集ボタンが含まれています。
終了をクリックします。ツールパスフィーチャーが、パーツビュー と 工程リスト タブに表示されます。
ツールパスフィーチャーをシミュレーションします。この例の場合、表示されるツールパスはありませんが、NC データを生成するためフィーチャーをシミュレーションしておかなければなりません。
NC データ タブで、NC データを確認します。

注: G コードのみから作成されたツールパスフィーチャーの場合、FeatureCAM の ツールパスプロパティ ダイアログに工具タブと 送り/回転数 タブは表示されません。
