円筒カムやバレル カムの設定は、標準のカムの設定方法と同様です。往復カムの詳細については、カム を参照してください。簡易カムでは、上昇と下降は径方向の距離となります。円筒カムでは、ラップ軸に沿って上昇と下降が変位します。

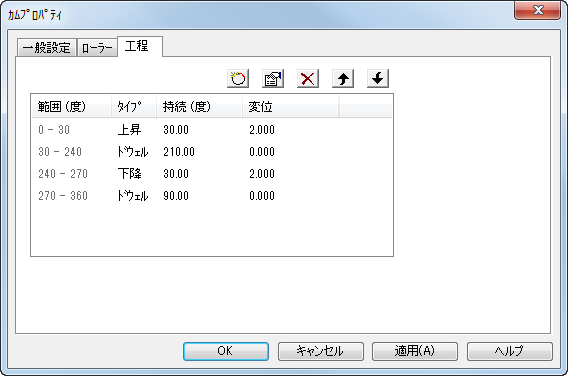

例えば、次のパラメーターを使用して X 軸回りにラップされたバレル カムを作成します。
次のカーブが作成されます。
X 方向に変位していることが分かります。バレル カム カーブを使用して溝フィーチャーを作成すると、次のようなツールパスが作成されます。
