次の方法で、フローライン工程を作成します。
- ステップ パネルの フィーチャー をクリックします。
- サーフェス加工 を選択します。次へ をクリックします。
- パーツ サーフェスを選択して、次へ をクリックします。
- 単一工程を選択 を選択して、次へ をクリックします。
- フローライン を選択して、終了 をクリックします。
- フィーチャーをダブルクリックして、編集します。
- フィーチャー プロパティ ダイアログのツリー ビューの フローライン をクリックして、サーフェス コントロール タブを選択します。
- サーフェスを選択

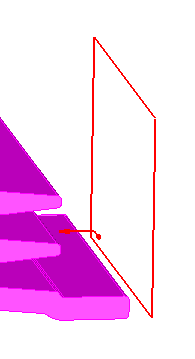

ボタンをクリックして、フローライン参照サーフェスを選択します。 - フローライン参照サーフェスの法線は、パーツ サーフェスの方向を向いていなければなりません。サーフェス コントロール タブの選択時、フローライン参照サーフェス上に 2 つの矢印が表示されます。次の例では、法線が適切にパーツ サーフェスの方向を向いています。法線の向きを逆にしなければならない場合、加工サイドを反転
ボタンをクリックします。
矢印は、サーフェス アイソラインの始点とその方向も示しています。この例では、投影されたパスが左下で開始し、サーフェスの行をたどります。アイソライン (行 / 列) を設定
ボタンを使用して、パターンの始点を変更します。また、加工方向
ボタンを使用して、方向を切り替えます。
