イメージをクリックして、プレビューをパーン、または、ズームすることができます。プレビューの方向は、[オプション] > [ビュー] > [マシン] ページの設定により決まります。イメージを右クリックして、コンテキスト メニュー を表示します。
名前 － 工具を識別するための名前を入力します。工具箱内の他の工具の名前と重複しないようにします。
インサート形状 － インサートの形状を選択します。カスタム ダイヤモンド 形状の場合は、先端角度 を入力する必要があります。
先端半径 － インサートの先端半径です。
注: ネジ切り工具の 3D シミュレーションでの先端半径は、0.0 になります。これはあくまでもグラフィック用であり、NC データ、また、工具選択のいずれにも影響はありません。
内接円直径 は、インサートの内側にフィットする円の直径です。
|
|
|

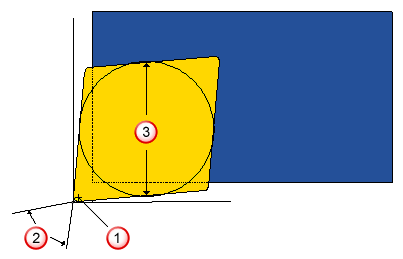

先端半径
先端角度
内接円直径
単位 － 工具の寸法の単位です。インチの場合、インチ を選択します。このオプションが選択されていない場合、単位はミリメートルになります。
