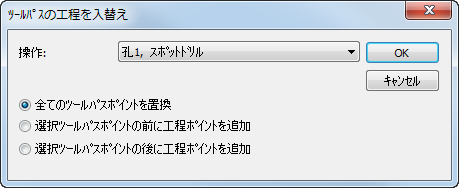

ツールパスの工程を入れ替えダイアログ

ツールパスの工程を入れ替え ダイアログを使用して、ツールパス フィーチャーに既存の工程をインポートします。

フライス加工の フィーチャー プロパティ ダイアログ、ツールパス タブの ツールパスの工程を入れ替え をクリックして、ツールパスの工程を入れ替え ダイアログを表示します。

次の方法で、工程からツールパス ポイントをインポートします。

1. 操作 ドロップダウン リストから、工程を選択します。この工程からツールパス ポイントをインポートします。
2. インポートしたツールパス ポイントを配置する場所を選択します。
   • すべてのツールパス ポイントを置換 － 既存のすべてのツールパス ポイントを削除して、工程からツールパス ポイントをインポートします。
   • 選択ツールパス ポイントの前に工程ポイントを追加 － 工程からツールパス ポイントをインポートして、ツールパス プロパティ ダイアログの表で選択されているツールパス ポイントの前に挿入します。
   • 選択ツールパス ポイントの後に工程ポイントを追加 － 工程からツールパス ポイントをインポートして、ツールパス プロパティ ダイアログの表で選択されているツールパス ポイントの後に挿入します。
3. OK をクリックしてツールパス ポイントをインポートし、ダイアログを閉じます。

孔あけ工程では、固定サイクルが直線移動に置換されます。

警告: 旋削加工工程のすべての安全軌道移動は、工程がコピーされる前に除去されます。そのため、安全軌道移動の描画が必要です。
