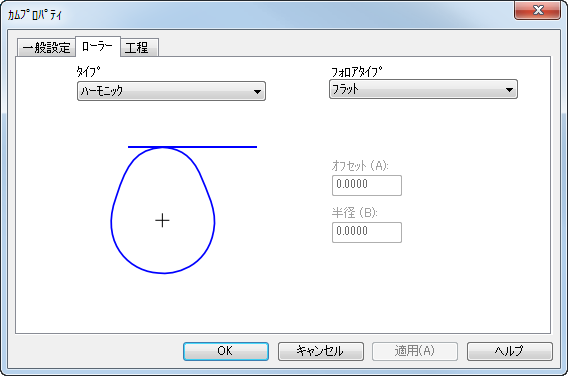

ローラー タブで、カムの(ローラーによる)フォロア動作を設定します。
- フォロア動作の タイプ と、そのアクセラレーション ダイアグラムを選択します。
ハーモニック (SH) (シンプル ハーモニック とも呼ばれます)
パラボリック (PB)
サイクロイド (CY)
変形正弦 (MS)
変形台形 (MT)
多項式 3-4 (4P) (4 次 とも呼ばれます)
多項式 3-4-5 (5P) (5 次 とも呼ばれます)
多項式 4-5-6-7 (7P) (7 次 とも呼ばれます)
- フォロア タイプ から、カムとともに使用するフォロアの種類を選択します。フラット、または、ローラー を選択します。
- ローラー を選択した場合、次を設定します。
- オフセット － フォロアの移動の中心線と、フォロアの圧力角を制御するカムの中心間の距離を設定します。これは、刃の補正ではありません。
- 半径 － カムの形状をたどる、ローラーの半径を設定します。ローラー タイプのフォロアを選択した場合、半径の入力は必須です。ローラー半径が 0 の場合、鋭角エッジのフォロアがシミュレートされます。または、カムのピッチ カーブが作成されます。
