4 軸ラップの基本条件

4 軸ラップでの基本的な条件は、次のとおりです。

• X 軸 か Y 軸 を基準とする、円筒 のストックを使用しなければなりません。ストックウィザードの 寸法 ページ、または、ストックプロパティ ダイアログの 寸法 タブから、これを設定します。
• ストックウィザードの 多軸位置決め ページ、または、ストックプロパティ ダイアログの 割出し設定 タブで、4 軸位置決め オプションを選択します。

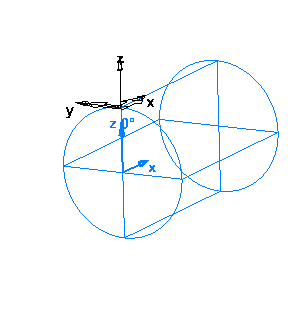

• 割り出しとラッピングは、ストック軸を基準に実行されます。これを理解するには、[ホーム] タブ > [表示] パネル > [表示] > [ストック軸を表示] を選択すると、ストック軸を表示することができます。ストック軸は、青で表示されます。
• すべてのフィーチャーは、ストック軸の先(円筒ストックの外径上など)に配置しなければなりません。フィーチャーを Z 軸方向に移動するか、セットアップをストック軸上部に作成して、フィーチャーを適切な位置に配置します。



• ラップするフィーチャーの X 軸周りでフィーチャーをラップ オプションを選択します。
• .../Posts/Mill/4-Axis フォルダー以下に保存されている、4 軸割り出し用のポストを使用します。
