エレメカ プロジェクトのコンポーネントを表示します。コンポーネントは、装置とロケーションで編成されています。
ボタン
 |
ツリー表示を装置とロケーションを基準にフィルタします。 |
 |
ツリー表示をコンポーネントのステータスを基準にフィルタします。
|
 |
同期設定のダイアログ ボックスを開きます。このダイアログ ボックスでは、アセンブリ ファイルを保存するときに、リンクしたプロジェクト間でデータを同期するかどうかを指定することができます。 |
 |
[詳細]ペインと[接続]ペインを開きます。[詳細]タブには、装置、ロケーション、カタログ値などのコンポーネントの値が表示されます。[接続]タブには、コンポーネントの配線情報が表示されます。右クリックすると、各タブに表示するフィールドを変更することができます。 |
 |
リンクされたプロジェクト間でデータを同期します。アイコンの横には、最終同期日時が表示されます。 注: このアイコンは、パレットの下にあります。
|
コンポーネント ツリー表示
リンクしたプロジェクトのコンポーネントを表示します。プロジェクトは、装置とロケーションで編成されています。コンポーネントには、標準コンポーネント、端子、PLC モジュール、ケーブル マーカーなどがあります。
- [装置]または[ロケーション]ノードを右クリックするか、ツリー内の空白の部分を右クリックすると、ツリーを展開したり折りたたむことができます。
- コンポーネント ノードを展開すると、ピン情報が表示されます。

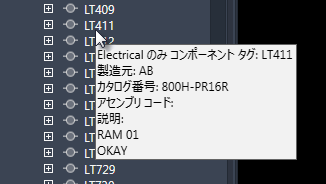

- リンク解除したコンポーネント ノードの上にカーソルを置くと、タグ、カタログ、説明の情報が表示されます。
- 不一致のステータスのリンクしたコンポーネント上にカーソルを置くと、製造元、カタログ、番号、装置などの相違点が表示されます。その他の相違点は、[詳細]パネルに表示されます。
ステータス アイコン
 |
[Electrical のみ]: Inventor コンポーネントにリンクされていない AutoCAD Electrical コンポーネントです。 |
 |
[Inventor のみ]: AutoCAD Electrical コンポーネントにリンクされていない Inventor コンポーネントです。 |
 |
[リンク]: リンクされている AutoCAD Electrical および Inventor コンポーネントです。 |
 |
[差分に基づいてリンク]: リンクされていますが、AutoCAD Electrical と Inventor のリプレゼンテーションの間に不一致があります。 |

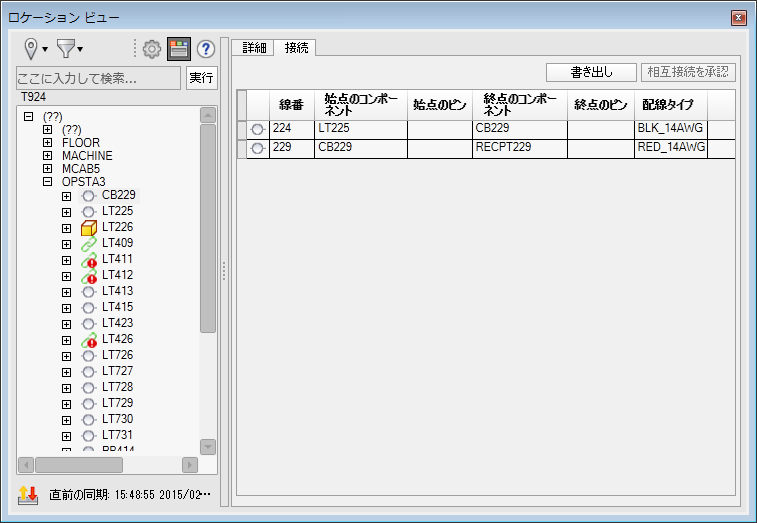

[詳細]ペインと[接続]ペイン
コンポーネントの配線と接続の情報を表示します。
- インストール
- [場所]
- [カテゴリ]
- 製造元
- カタログ
- アセンブリ コード
- 説明 1
- 説明 2
- 説明 3
- 端子番号
コンポーネントのツリー表示で親ノードを展開すると、リンクしたコンポーネント(AutoCAD Electrical および Inventor)が結合されます。[詳細]グリッドでは、リンクしたコンポーネントは結合された単一の行に表示されます。メタデータに相違があるリンクしたコンポーネントについては、コンポーネントは結合されず、個別の Inventor コンポーネントおよび AutoCAD Electrical コンポーネントとして別々の行に表示されます。メタデータの相違は、黄色でハイライト表示されます。
- ローカルおよび(AutoCAD Electrical の)相互接続コンポーネント間のピンの相違
- 接続の相違
- 次の接続メタデータの相違
- 始点のコンポーネント
- 終点のコンポーネント
- 始点のピン
- 終点のピン
- AutoCAD Electrical の配線画層名
- ケーブル タグ
差分に基づいてリンクしたコンポーネントについては、コンポーネントの接続グリッド内の行またはセルを選択すると、相互接続コンポーネントの対応する行またはセルもハイライト表示されます。差分に基づいてリンクしたコンポーネントの相違を結合するには、AutoCAD Electrical コンポーネントまたは Inventor コンポーネントの行を選択し、[相互接続を承認]ボタンをクリックします。選択したコンポーネントの相互接続の定義が承認されます。
