フレキシブル ホースの長さを調整またはロックするには

フレキシブル ホース ルートを作成すると、ホース セグメントの張力を変更することで、ホースを編集し、長さを調整することができます。また、ホースの長さをロックすることもできます。

新機能の紹介: 2019

ホースの長さをロックするには

ホースの長さを正確に計算するには、コンポーネントを移動またはシフトするときにホースの長さを維持するために、ホースの長さをロックする必要があります。ホースの長さをロックすると、アダプティブ機能によってホースの長さの変更を防ぐことができます。ホースの長さをロックするには 2 つの方法があります。[ホースの長さ]ダイアログ ボックスを直接使用してフレキシブル ホースの長さをロックするか、またはグラフィックス ウィンドウでフレキシブルホースに長さ寸法を追加します。

ホースの長さがロックされている場合:

• ノードの位置が変更されてもホースの長さの値は変更されません。
• スプラインのテンションを作成するためのフィット法は、作成に使用されたフィット法にかかわらず「最小エネルギー」法に変換されます。
• 作成できるのは一般寸法のみです。
• 現在の長さに変更が生じるようなジオメトリの変更があると、違反エラーが発生します。

ヒント: コスト見積もり用にアセンブリでホースの長さの正確な計算を必要とするときに、ホースの長さをロックします。

[ホースの長さ]ダイアログ ボックスからフレキシブル ホースの長さをロックするには

1. 調整するフレキシブル ホースのルートをアクティブにします。
2. リボンで、[管理]パネル [ルート]タブ [ホースの長さ]の順にクリックします。
3. [ホースの長さ]ダイアログ ボックスで、[ホースの長さをロック]を選択します。
4. 変更を適用するには、[適用]をクリックします。

長さ寸法コマンドを使用してフレキシブル ホースの長さをロックするには

1. 調整するフレキシブル ホースのルートをアクティブにします。
2. リボン [3D スケッチ]タブ [拘束]パネル [一般寸法] で、
3. フレキシブル ホースのルートに長さ寸法を追加します。

フレキシブル ホースのルートに長さ寸法を追加すると、[ホースの長さ]ダイアログ ボックスの[ホースの長さをロック]設定が有効になります。

手動でホースの長さを調整するには:

1. 調整するフレキシブル ホースのルートをアクティブにします。
2. リボンで、[管理]パネル [ルート]タブ [ホースの長さ]の順にクリックします。

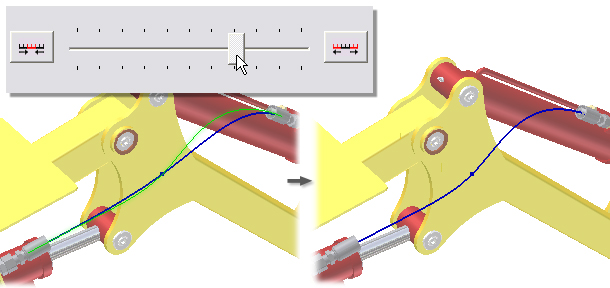

3. [ホースの長さ編集]ダイアログ ボックスで、スライダをクリックしてドラッグし、ホースの長さを調整します。スライダはホースの張力(剛性)を動的に調整します。この調整は、アクティブなホース セグメントの長さに影響を及ぼします。
   • スライダを左にドラッグすると、張力が高まり、ホース セグメントが短くなります。
   • スライダを右にドラッグすると、張力が低下し、ホース セグメントが長くなります。
   注: 設定した増分で剛性の増減を行うには、矢印をクリックします。
4. 変更を適用するには、[適用]をクリックします。
