デザインの注記の例

最初の例は、%%OpenCategories、%%CategoryOrder、%%DisplayName、%%Description、および %%Icon の注記を示します。

<%%OpenCategories ("Stair Parameters"), _
%%CategoryOrder ("Stair Parameters, Materials, Computed Values"), _
%%DisplayName ("Spiral Staircase"), _
%%Description ("Basic spiral staircase design"), _
%%Icon (“Stair_1.ico”)> _
Design spiralStaircase : SpiralStaircaseRoot IvAssemblyDocument

次の例は、%%PartEditorCategories および %%PartEditorRules の注記を示します。

<%%DisplayName ("Standard Conveyor System"), _
%%CategoryOrder ("Item Dimensions,Item Dimension Overrides,Drive,Drive Spec,Conveyor"), _
%%PartEditorCategories ("{Conveyor}"), _
%%PartEditorRules ("{partLength, partWidth, partHeight, partWeight, partCenterOffset}"), _
Design StdConveyorSystem : ConveyorRoot BOMMixin CustomerMixin IvAssemblyDocument

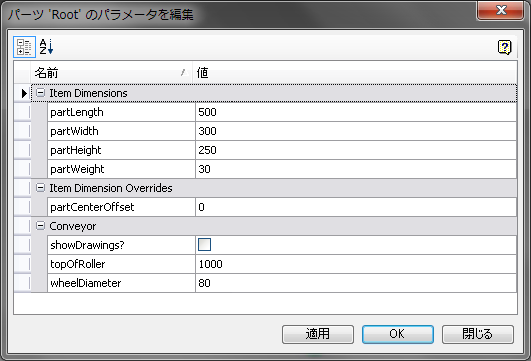

%%PartEditorCategories はパーツ エディタに表示するカテゴリを指定します。ただし、%%PartEditorRules も指定している場合、%%PartEditorCategories で指定されたカテゴリに属しているかどうかにかかわらず、それらのルールも表示されます。

次の例は、%%EvalHelp、%%HelpFile、%%HelpId の注記の使用方法を示します。

<%%EvalHelp ("False"), _
%%HelpFile ("C:\Progra~1\Autodesk\Automa~1\Help\LanguageReference.chm"), _
%%HelpId ("WS1a9193826455f5ff-156c9aa7119d8906fde-6ea7.htm")> _
Design Test : TestRoot TestsMixin BasePart

%%RootDesign 注記を以下に示します。

<%%DisplayName ("FRC"), _
%%RootDesign ("")> _
Design IntentGSGRoot
End Design

%%Hidden 注記を以下に示します。True に設定した場合、デザインは(デザイン エディタの)デザイン ツリーに表示されません。

<%%Hidden ("True")> _
Design MyHiddenObject : IvAssemblyDocument
