パーツの押し出しフィーチャは、フィーチャのターゲット IvAdoptedPart の子として利用できます。パーツの押し出しフィーチャは 3 つの主要なカテゴリである派生スケッチ、押し出し範囲、押し出しフィーチャによって指定されます。
フィーチャの断面を示すスケッチです。Intent で、このスケッチが含まれるファクトリ パーツをアダプトする必要があります。スケッチは、表示可能でエクスポートする必要があります。パーツの押し出しでは、スケッチ配置により押し出しフィーチャ子の子である派生スケッチ パーツが作成されます。
押し出しフィーチャの原点と終端を決定します。次の 4 つの方法のいずれかで指定できます。
次の 3 つの方法のいずれかで押し出し操作を指定します。
また、押し出しの正または負のテーパ角度、スケッチ平面に対する法線を指定します。
IvFeature
IvPartExtrudeFeatureModifier
| Name | [タイプ] | 説明 |
|---|---|---|
| operation | name | この指定は任意です。押し出し操作です。:Join、:Cut、:Intersect を使用できます。既定値は:Cut です。 |
| テーパ | 数値 | この指定は任意です。押し出しのテーパ角度です。既定値は 0 です。 |
| 面 | 文字列 | 派生スケッチが配置される平面または作業平面の名前です。 |
| sketchName | 文字列 | スケッチの名前です。 |
| sketchPart | パーツ | sketchName が含まれているパーツの名前です。 |
| 原点 | 文字列 | スケッチの原点が配置される頂点または作業点の名前です。 |
| xAxis | 文字列 | スケッチの x 軸が配置されるエッジまたは作業軸の名前です。 |
| reverseXdirection? | ブーリアン演算 | この指定は任意です。true にすると、スケッチの X 方向が反転されます。既定値は False です。 |
| reverseSketchNormal? | ブーリアン演算 | この指定は任意です。true にすると、スケッチの法線が反転されます。既定値は False です。 |
| extentDirection | name | (すべての範囲および距離の範囲に適用)任意指定。押し出しの方向です。:Positive、:Negative、:Symmetric のいずれかです。既定値は:Negative です。 |
| distance | 数値 | (距離の範囲に適用)任意指定。押し出す距離です。既定値は 1 です。 |
| toFace | 文字列 | (開始面と終了面の範囲の場合に必須)終端面の名前です。 |
| extendToFace? | ブーリアン演算 | (開始面と終了面の範囲に適用)任意指定。true の場合は、押し出しを完全に含めるように toFace を延長します。既定値は False です。 |
| fromFace | 文字列 | (開始面と終了面の範囲の場合に必須)元の面の名前です。 |
| extendFromFace? | ブーリアン演算 | (開始面と終了面の範囲に適用)任意指定。true の場合は、押し出しを完全に含めるように fromFace を延長します。既定値は True です。 |
| toEntity | 文字列 | (エンティティ範囲の場合に必須)終端エンティティの名前です。 |
| throughAllType | name | (すべての範囲の場合に必須): :ThroughAll の値で、無限に継続する押し出しを指定します。 |
| NameFeatureGeometry? | ブーリアン演算 | 他のエンティティが参照できるように、フィーチャによって作成された面、エッジ、頂点に名前を割り当てるかどうかをコントロールします。 |

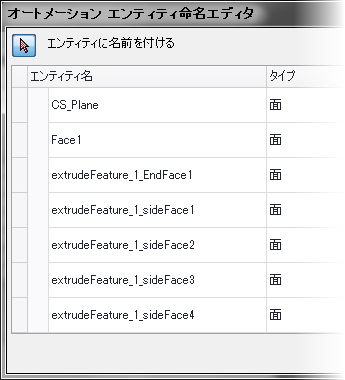

IvPartExtrudeFeature には、自動エンティティ命名メカニズムがあります。図に、自動で適用されたエンティティ名を、エンティティ命名エディタに表示されるとおりに示します。

この例では、アセンブリ ドキュメントの子として追加する必要があるパーツを作成します。
| 名前: | PartExtrude_Part01 |
| Design: | Extrude_PartAdopt |
| 子の名前: | Extrude_HalfCircle_1 |
| 子のデザイン: | :Extrude_HalfCircle |
| 子の名前: | extrudeFeature_1 | |
| 子のデザイン: | :IvPartExtrudeFeature | |
| [名前] | [タイプ] | 指定値 |
| distance | 数値 | 8 |
| operation | name | :Cut |
| extentDirection | name | :Negative |
| sketchPart | パーツ | Extrude_HalfCircle_1 |
| sketchName | 文字列 | "sketch_4" |
| 面 | 文字列 | "CS_plane" |
| 原点 | 文字列 | "CS_origin" |
| xAxis | 文字列 | "CS_xAxis" |

この例では、アセンブリ ドキュメントの子として追加する必要があるパーツを作成します。
| 名前: | PartExtrude_Part02 |
| Design: | Extrude_PartAdopt |
| 子の名前: | Extrude_HalfCircle_1 |
| 子のデザイン: | :Extrude_HalfCircle |
| 子の名前: | extrudeFeature_1 | |
| 子のデザイン: | :IvPartExtrudeFeature | |
| [名前] | [タイプ] | 指定値 |
| distance | 数値 | 8 |
| operation | name | :Join |
| extentDirection | name | :Positive |
| sketchPart | パーツ | Extrude_HalfCircle_1 |
| sketchName | 文字列 | "sketch_4" |
| 面 | 文字列 | "CS_Plane" |
| 原点 | 文字列 | "CS_origin" |
| xAxis | 文字列 | "CS_xAxis" |

この例では、アセンブリ ドキュメントの子として追加する必要があるパーツを作成します。
| 名前: | PartExtrude_Part03 | |
| Design: | Extrude_PartAdopt | |
| [名前] | [タイプ] | 式 |
| TopPlaneOffset | 数値 | 4.0 |
| 子の名前: | Extrude_HalfCircle_1 | |
| 子のデザイン: | :Extrude_HalfCircle | |
| [名前] | [タイプ] | 指定値 |
| HexagonRad | 数値 | 7.0 |
| 子の名前: | IvPartExtrudeFeature_1 | |
| 子のデザイン: | :IvPartExtrudeFeature | |
| [名前] | [タイプ] | 指定値 |
| operation | name | :Join |
| sketchPart | パーツ | Extrude_HalfCircle_1 |
| sketchName | 文字列 | "sketch_4" |
| extentDirection | name | :Positive |
| fromFace | 文字列 | "Bottom Plane" |
| toFace | 文字列 | "Top Plane" |
| 原点 | 文字列 | "CS_origin" |
| 面 | 文字列 | "CS_plane" |
| xAxis | 文字列 | "CS_xAxis" |
