方位角と距離で点を指定するには

線分または円弧などのオブジェクトを作成する場合、一方の点からの方位角と距離を指定することで、点を入力できます。方位角は、真北(または真南)から時計回りの角度を示します。

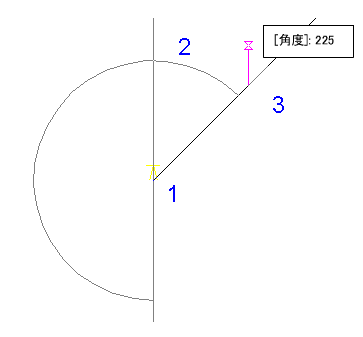

始点(1)を選択します。 次に、始点からの方位角(2)と距離(3)を指定します。

方位角と距離で点を指定するには

1. [ホーム]タブ [作成]パネル [COGO]ドロップダウン [COGO 入力]をクリックします。
   • 方位角/距離ルーチンを割り込みで使用するには、コマンド(PLINE または ARC など)を開始してから、mapcogo と入力します。
2. [COGO 入力]ダイアログ ボックスで、方位角/距離ルーチンを選択します。
3. オブジェクトの 1 点目には、計測に使用する始点を指定することになります。オブジェクトの 2 点目以降には、オブジェクトに指定した初めの点が始点として使用されます。 をクリックして、マップ上で点を選択します。
4. 方位角を入力します。この方位角は、新しい方向の線分に対して真北(または真南)から右回りの角度です。 をクリックして、マップ上で角度を指定します。

   現在の角度単位設定、10進値(45.1111など)、または測量単位(N 45d3'55" Eなど)を使用して角度を入力します。

5. 始点から新しい点までの距離を入力します。 をクリックして、マップ上で距離を選択します。
6. [計算]をクリックします。AutoCAD Map 3D ツールセット は、新しい点を計算し、その点をマップにプレビューします。[画面移動]ボタンをクリックし、新しい点に画面を移動します。
   注:

   [座標ジオメトリの設定]ダイアログ ボックスの[3D データ入力のプロンプトを表示]オプションをオンにしている場合、高度値を[COGO 入力]ダイアログ ボックスの[結果]セクションで入力できます。

7. [点を作成]をクリックします。
