チュートリアル B2: 結果のポストプロセスを実行する

1. 結果は、Autodesk Inventor Nastran に自動的にロードされます。

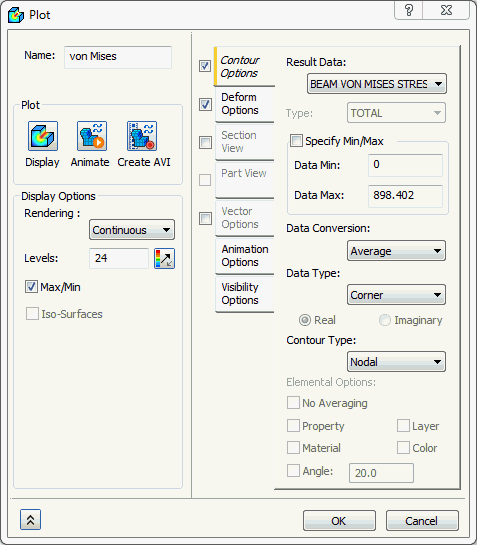

2. [結果]下の[フォン ミーゼス]を右クリックし、[編集]を選択します。
3. [コンター オプション]タブの[結果データ]で[応力]を選択し、[タイプ]で[BEAM VON MISES STRESS (ビームのフォン ミーゼス応力)]を選択します。



4. [変形オプション]タブと[コンター オプション]タブが選択されていることを確認します。

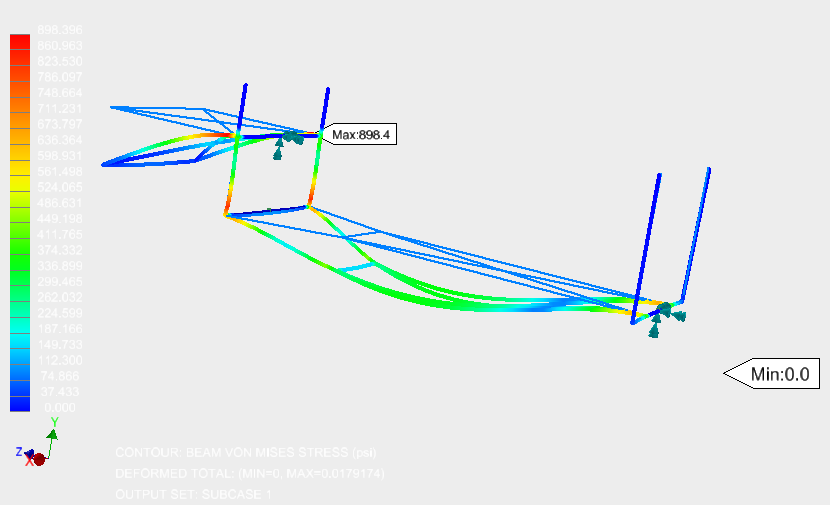

5. コンターをプロットするには、[表示]ボタンをクリックします。



6. [結果]を右クリックし、[新規作成]をクリックします。

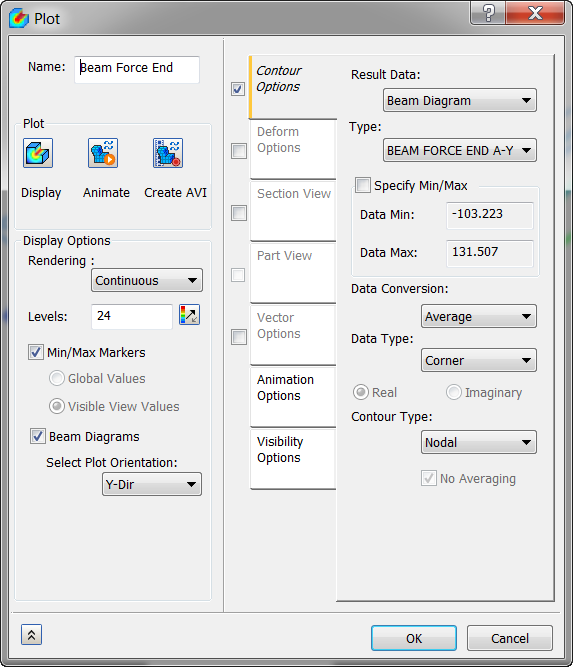

7. [コンター オプション]タブの[結果データ]で[ビームダイアグラム]を選択し、[タイプ]で[BEAM FORCE END A-Y PLANE 1 (ビーム力端 A-Y 平面 1)]を選択します。
8. [名前]フィールド(左上)に「ビーム力端」と入力します。
9. ダイアログ ボックスの左側で、[ビームダイアグラム]が選択されていることと、[プロットの向きを選択]が[Y-方向]に設定されていることを確認します。

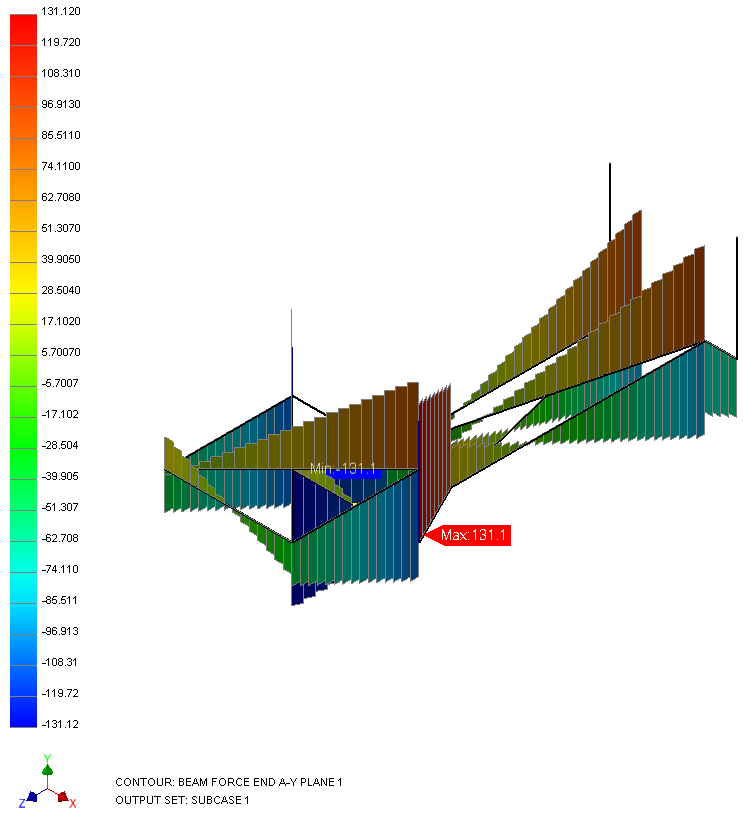

10. [変形オプション]タブをオフにし、[表示]ボタンをクリックします。

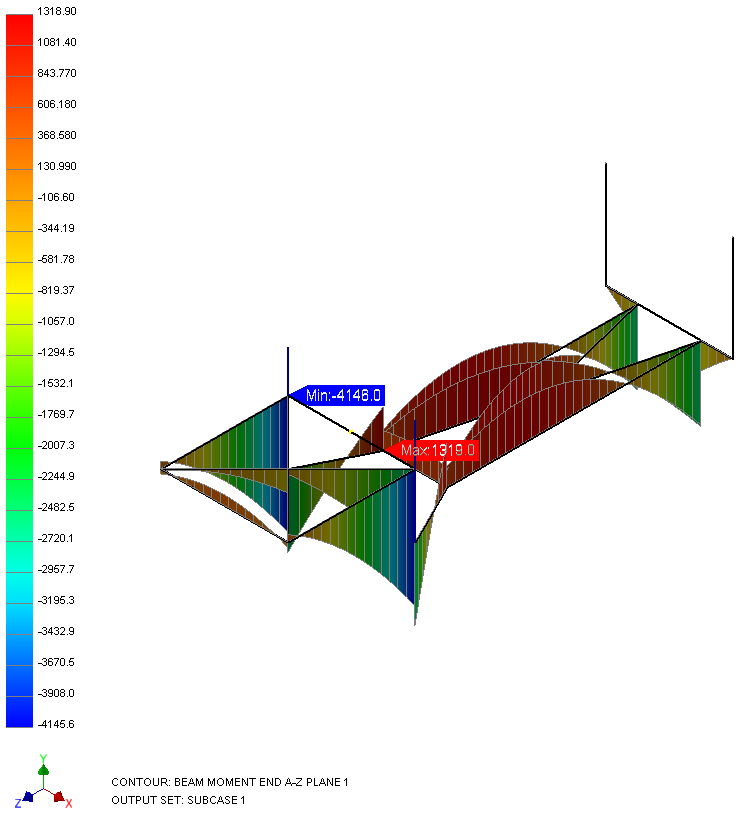

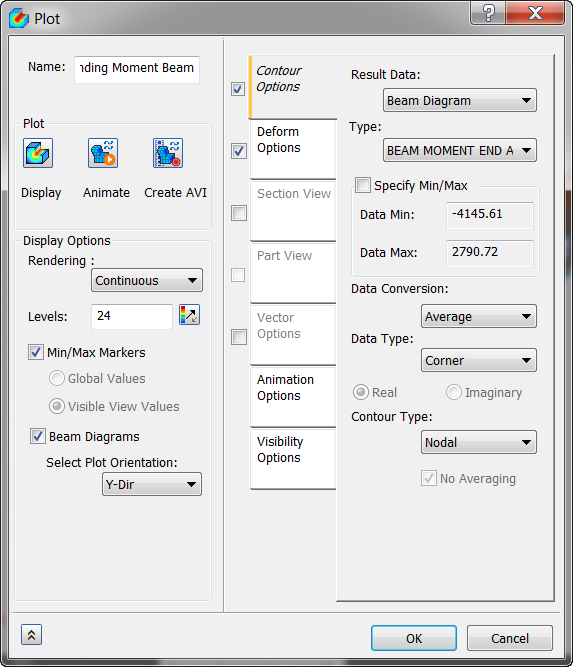

11. [コンター オプション]タブの[結果データ]で[ビームダイアグラム]を選択し、[タイプ]で[BEAM MOMENT END A-Z PLANE 1 (ビームのモーメント エンド A-Z 平面 1)]を選択します。
12. [名前]フィールド(左上)に「曲がる力のモーメントのビーム」と入力します。
13. [ビーム ダイアグラム]が選択され、[プロットの向きを選択]が[Y-方向]に設定されていることを確認します。
14. [表示]をクリックします。





これにより、バー要素およびビーム要素を使用したトレーラー フレームの線形静解析が完了しました。

ここで説明された主なトピックは次のとおりです。

• バー/ビーム構造の解析を実行する。
• 断面を使用してライン要素の物理特性を作成する。
• 重力荷重を使用する。
• ビーム ダイアグラムをプロットする。
