チュートリアル B2: 解析を設定して実行する

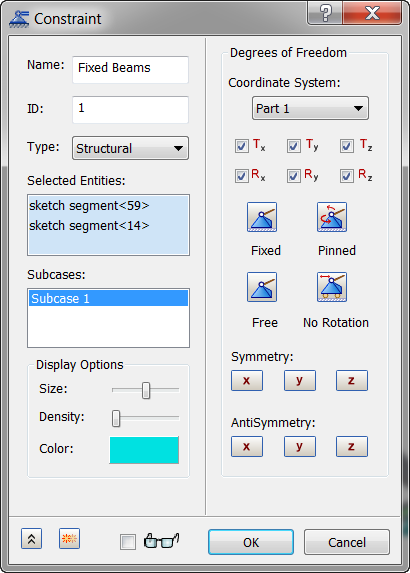

1. ツリー表示で、[拘束]を右クリックし、[新規作成]を選択します。
2. 拘束の名前を「固定ビーム」に変更します。

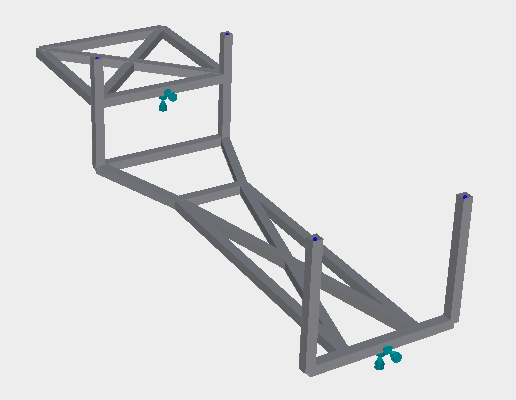

3. 次の図に示すように、修正するラインを選択します。



4. [サブケース]リストで[サブケース 1]が選択されていることを確認します。
5. [拘束]ダイアログ ボックスでは、すべての既定のままにします。



6. [OK]をクリックして、固定拘束を作成します。

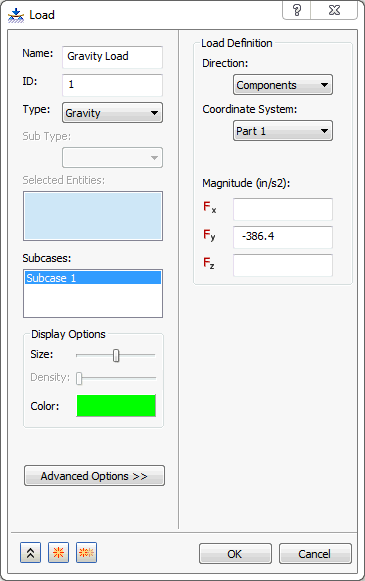

7. [荷重]を右クリックし、[新規作成]を選択します。
8. [荷重]の名前を「重力荷重」に変更します。
9. [タイプ]に[重力]を選択します。[振幅]下の[Fy]フィールドに「-386.4」と入力します。



10. [OK]をクリックして、荷重を作成します。

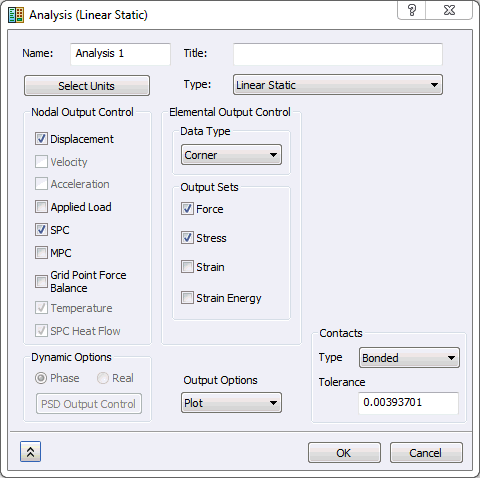

11. ツリー表示で、[解析 1]を右クリックし、[編集]を選択します。
12. [要素の出力コントロール]下の[出力セット]で[力]のチェックボックスをオンにします。



13. [OK]をクリックします。
14. モデルを保存します。

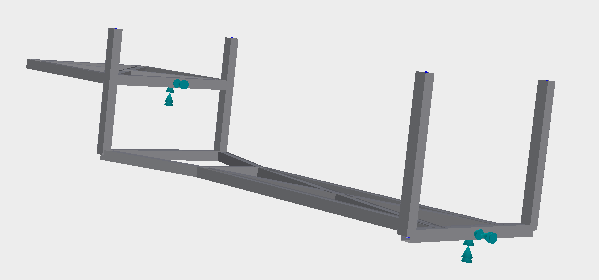

15. [解析 1]を右クリックし、[Nastran で実行]を選択します。
