チュートリアル B4: レポートを生成する

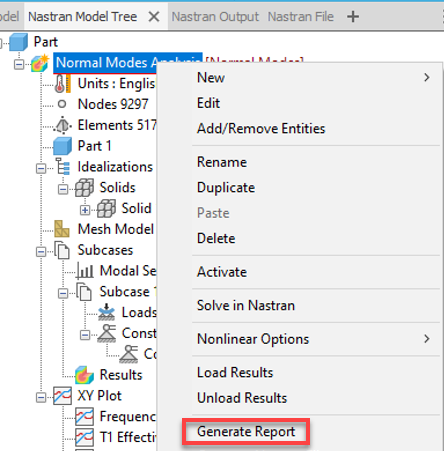

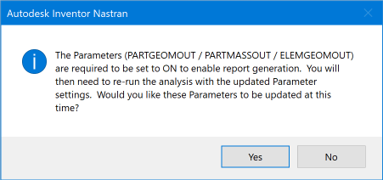

1. ツリー表示で、解析名[固有値解析]を右クリックし、[レポートを生成]を選択します。



2. ユーザの設定によっては、次のメッセージが表示される場合があります。



3. [はい]をクリックします。

4. モデル ツリー内の[パラメータ]をダブルクリックします。
5. [パラメータ]ウィンドウで、[ジオメトリ プロセッサ パラメータ]を選択し、左下隅にある[詳細設定]チェック ボックスをオンにします。右の列で、[PARTGEOMOUT]、[PARTMASSOUT]、[ELEMGEOMOUT]は自動的に[オン]になります。[OK]をクリックし、ウィンドウを閉じます。
6. 解析名[固有値解析]を右クリックし、[Nastran で実行]を選択して、解析を再実行します。
7. もう一度、ツリー表示で解析名[固有値解析]を右クリックし、[レポートを生成]を選択します。
8. [レポート ウィザード - カバー]ウィンドウが表示されます。次の情報を編集し、[次へ >]をクリックします。
   • タイトル: 固有値解析レポート
   • 作成者: 名前を入力します

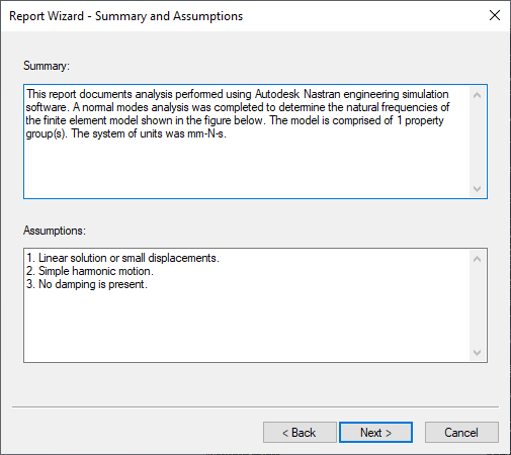

9. [レポート ウィザード - サマリーと仮定]ウィンドウが表示されます。[次へ >]をクリックします。

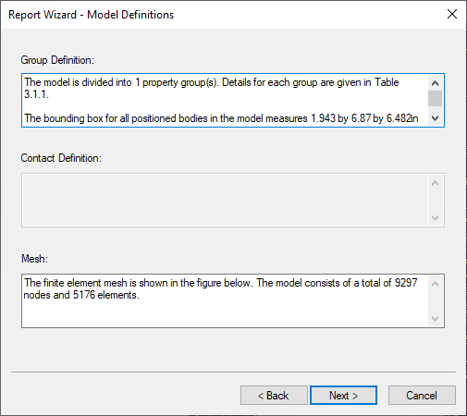

10. [レポート ウィザード – モデル定義]ウィンドウが表示されます。[次へ >]をクリックします。

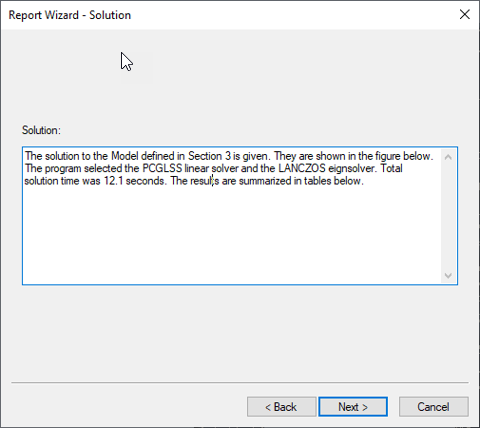

11. [レポート ウィザード — 解析]ウィンドウが表示されます。[次へ >]をクリックします。

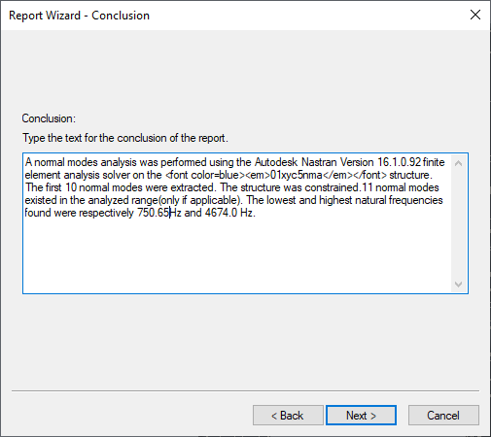

12. [レポート ウィザード - 結論]ウィンドウが表示されます。[次へ >]をクリックします。



13. 「解析レポート」としてレポートを保存します。

14. [レポート]ダイアログのポップアップにある[レポートを表示]ボタンをクリックして、作成した HTML ファイルを開きます。レポート用の図は、テキストとともに自動的に生成されていることが分かります。
