チュートリアル B3: 特性およびメッシュを定義する

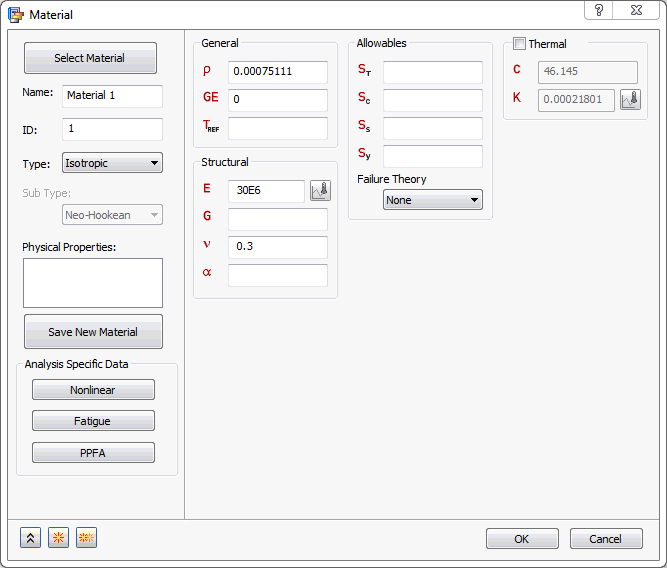

1. [モデル]ツリーで、[材料]を右クリックし、[新規作成]を選択します。
2. [名前]を「鋼鉄」に変更します。
3. [構造]グループで、[E]入力ボックスに「30E6」と入力し、ν[(nu)]入力ボックスに「0.3」と入力します。



4. [OK]をクリックします。

   次の手順では、要素特性を定義します。

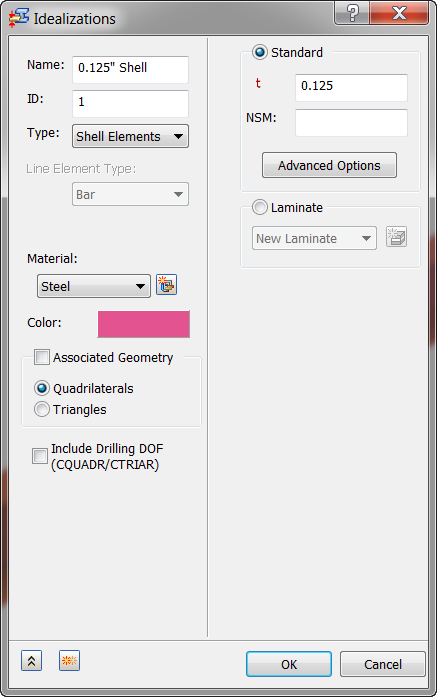

5. [モデル]ツリーで、[理想化]を右クリックし、[新規作成]を選択します。
6. [タイプ]ドロップダウン メニューから[シェル要素]を選択します。
7. [材料]が[鋼鉄]に設定されていることを確認します。
8. [名前]を「0.125 インチ シェル」に変更します。
9. [標準]ラジオ ボタンを選択し、[t] (厚さ)入力ボックスに「0.125」と入力します。



10. [OK]をクリックします。

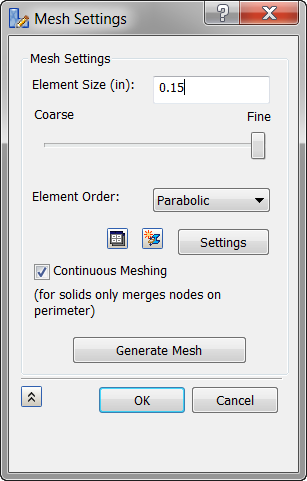

11. [メッシュ モデル]を右クリックし、[編集]を選択します。
12. [要素サイズ]を「0.15」に変更します。

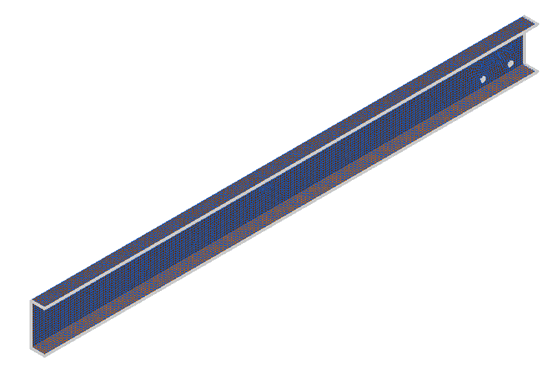

13. [メッシュを生成]をクリックし、[OK]をクリックします。モデルは以下のように表示されます。

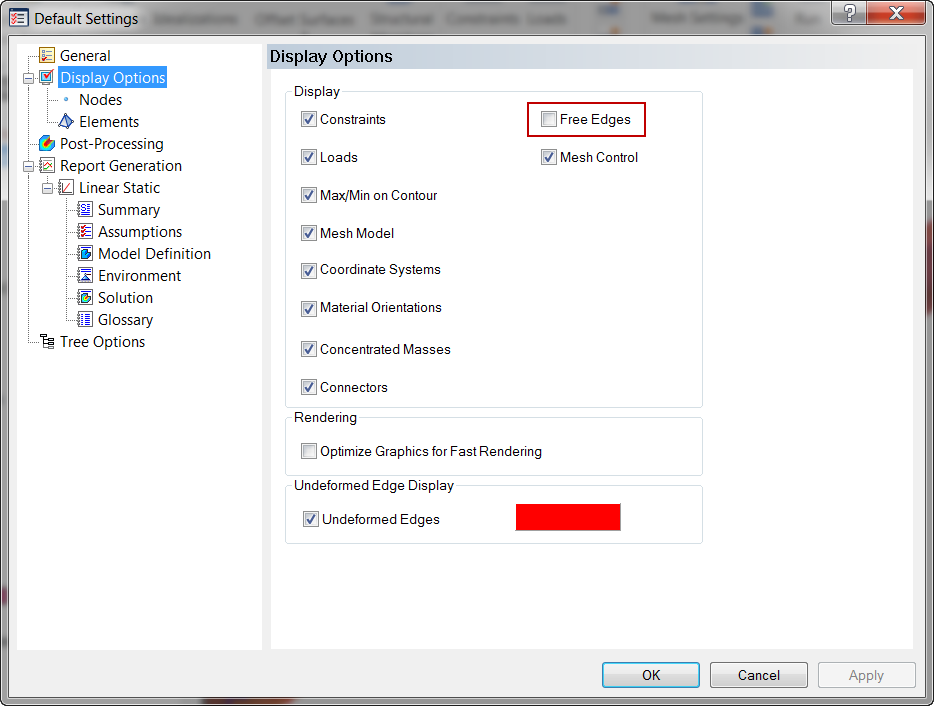

14. 白色のエッジを削除するには、[既定の設定] 、次に[表示オプション]に移動し、[フリー エッジ]のチェックボックスをオフにします。
