チュートリアル B1: フォン ミーゼス応力を表示する

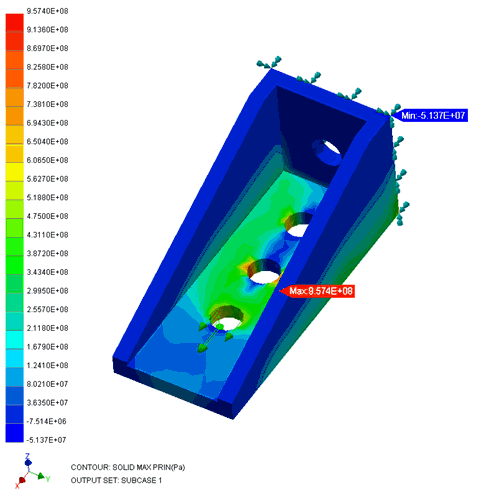

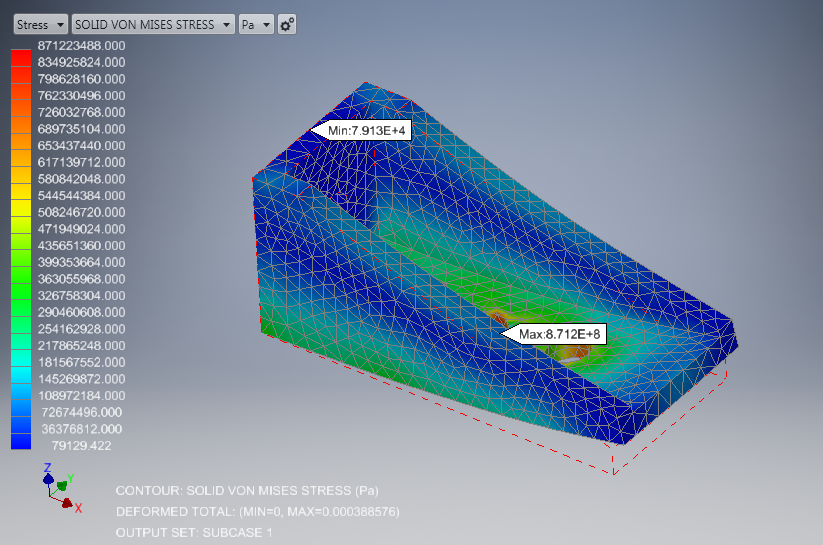

1. [フォン ミーゼス]プロットをダブルクリックします。

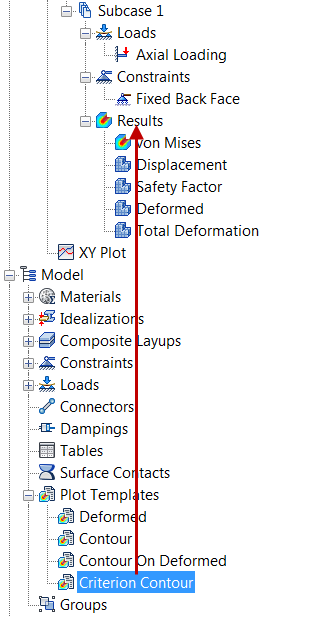

2. 下の図に示すように、ツリーの[プロット テンプレート]セクションから[基準コンター]テンプレートを[結果]にドラッグ アンド ドロップします。



3. このテンプレートは、[サブケース 1]下の[結果]の下部に表示されます。
4. プロットの設定を変更するには、この新しいテンプレートを右クリックし、[編集]を選択します。

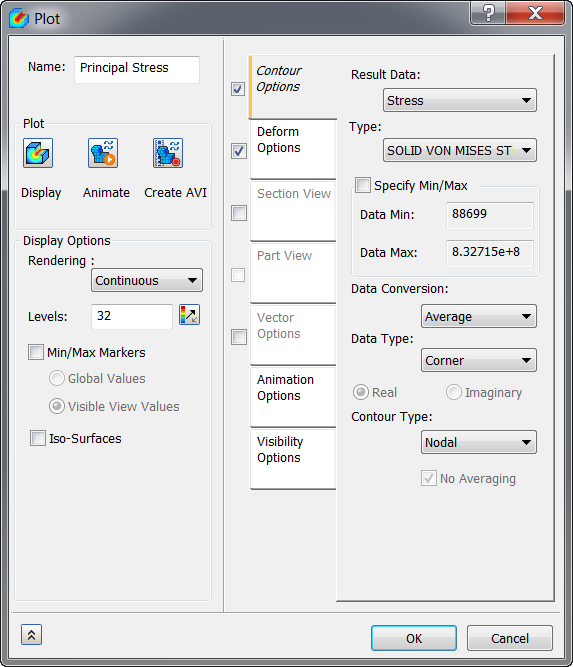

5. ダイアログ ボックスが下の図のように表示されるように、変更を加えます。[名前]を「主応力」に変更します。[最小/最大マーカー]をオフにし、[結果データ]ドロップダウンを[応力]に変更し、[タイプ]として[SOLID VON MISES STRESS (ソリッド フォンミーゼス応力)]などを選択してから、[表示オプション]タブで[要素エッジ]をオフにします。





6. [OK]をクリックします。
