チュートリアル B5: 結果のポストプロセスを実行する

1. 解析が完了したら、[OK]をクリックして Inventor Nastran に結果をロードします。

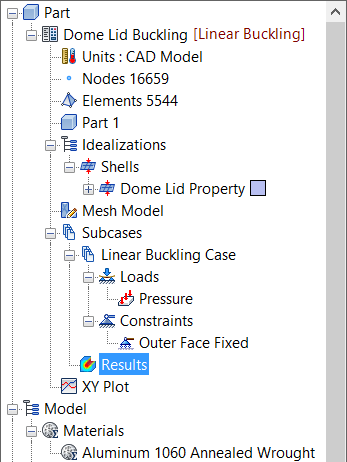

   線形座屈サブケースの結果は[結果]にロードされています。Autodesk Nastran (ソルバー)は変位を計算し、取得した各固有値のモード形状をグラフィカルに表現します。

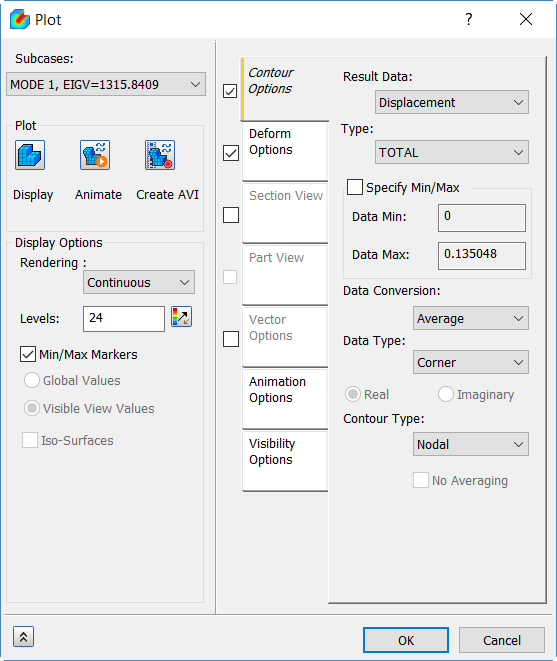

2. [結果]をダブルクリックし、[サブケース]リストから[モード 1]を選択します。
3. [結果]ドロップダウンで[変位]を選択し、[タイプ]ドロップダウンで[合計]を選択します。

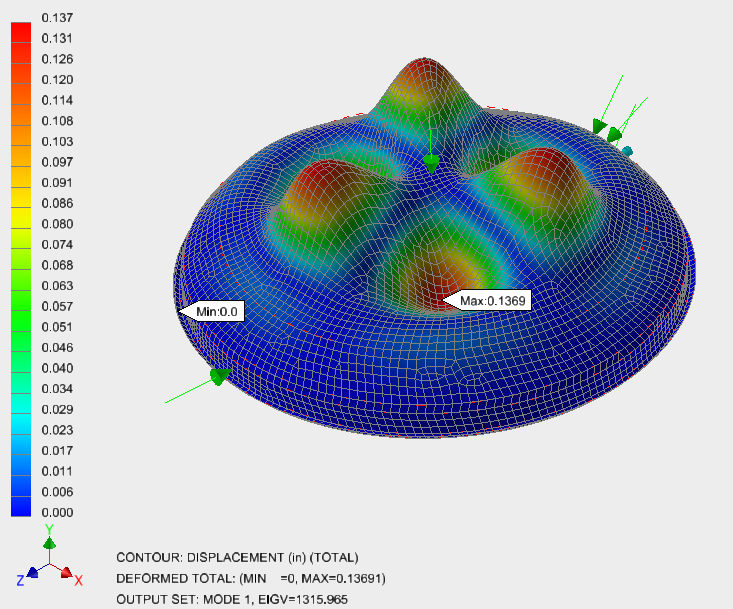

4. [変形オプション]チェックボックスをオンにして、[プロット]の下にある[表示]をクリックします。プロットは以下のように表示されます。


5. 最初の最低の固有値は約 1316 で、主な関心事項となります。
6. 適用荷重、-1 Psi で乗算すると、~1316 Psi の最小のクリティカル座屈荷重を取得できます。

これでドームふたの線形座屈解析が完了しました。

ここで説明された主なトピックは次のとおりです。

• 簡単な線形座屈解析を設定および実行する方法。
• 固有値の取得結果を解釈する方法。
• 最低のクリティカル座屈荷重を計算する方法。
