- [結果]を右クリックし、[新規作成]を選択します。

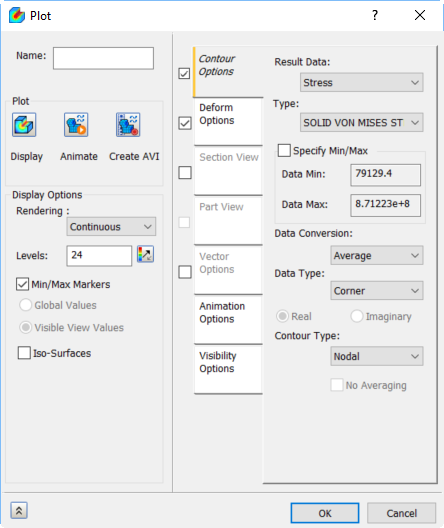

- 下の図は、既定のテンプレート オプションを示しています。
プロットに名前を付けたり、ダイアログ ボックス ウィンドウの左側にある、さまざまな表示タイプをオンまたはオフにすることができます。[連続]、[フリンジ]など、さまざまな[レンダリング]タイプを使用できます。
[コンター オプション]タブで、[結果データ]を選択して表示できます。[最大/最小指定]チェックボックスをオンにすることで、[最大データ]および[最小データ]値を調整して、コンター プロットを変更できます。
[変形オプション]タブで、異なる変位の[ベクトル]オプションを選択して表示できます。[変位倍率]は、[パーセント]または[実寸]に設定できます。
- 左上の[名前] フィールドに「総変位」と入力します。
- [OK]をクリックします。新しいプロット名が[結果]ノードに追加されます。
結果プロットの説明:
- [名前]ボックスが空白のままで[OK]をクリックすると、[結果]ベクトル名が自動的に追加されます。
