チュートリアル B3: 結果のポストプロセスを実行する

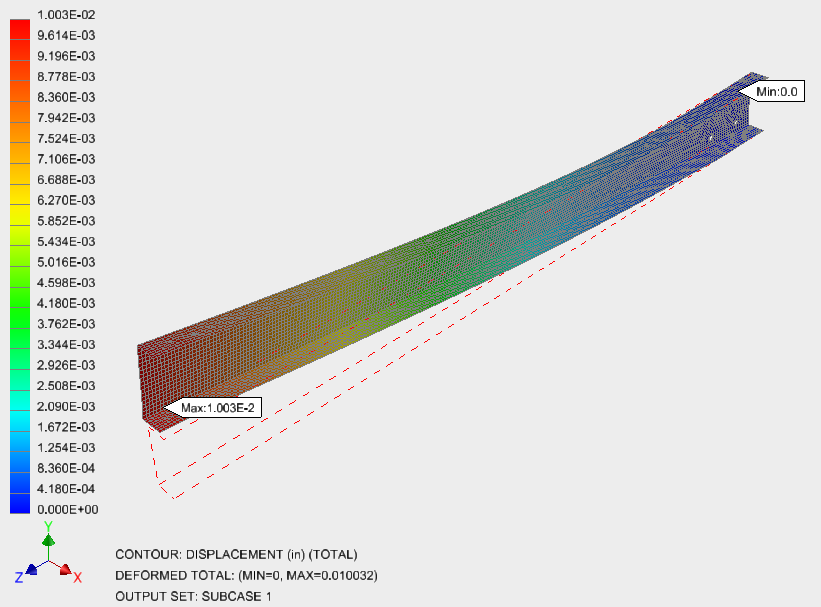

1. 解析が完了したら、[サブケース 1]下の[変位]をダブルクリックし、[Y 変位]荷重下でビームの変位とコンター プロットを表示します。図を見やすくするために、荷重および拘束の表示をオフにします。それには、[荷重]ノードと[拘束]ノードを右クリックし、ドロップダウン リストから[すべて非表示]を選択します。

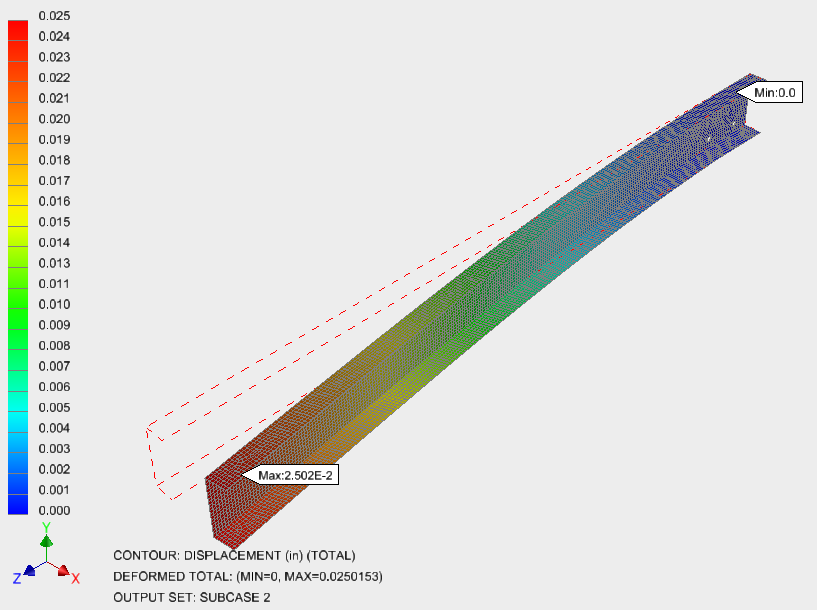

2. [サブケース 2]で[変位]をダブルクリックし、[X 変位]荷重でのビームの変形プロットとコンター プロットを確認します。
