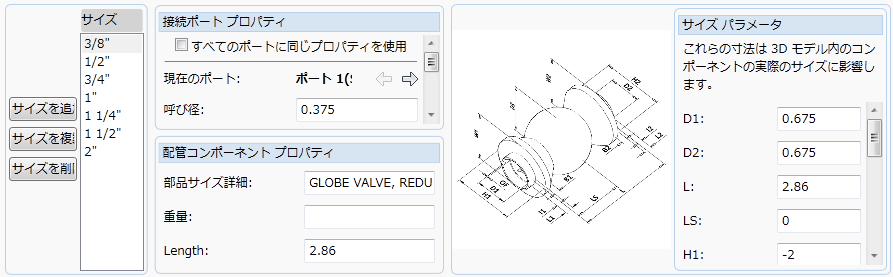

カタログ エディタ: [サイズ]タブ

コンポーネント サイズ プロパティを設定します。

サイズ

コンポーネントのサイズを表示します。

サイズを追加

新しいサイズをリストに追加します。 新しいサイズは、サイズ リストに未定義として表示されます。追加後に呼び径を指定して、サイズを設定できます。

サイズを複製

[サイズ]リストで選択されているサイズのプロパティと寸法をコピーします。 新しいサイズは、一意の呼び径を割り当てるまで、未定義として表示されます。

接続ポート プロパティ

パーツの配管や配管コンポーネントへの接続方法を定義する値を設定します。

配管コンポーネント プロパティ

特定のサイズに一意のプロパティを設定します。

サイズ パラメータ

コンポーネントの寸法を表示します。これらの値は、ポート プロパティに自動的にリンクされません。

パラメータ値に関する重要な情報を表示するには、サイズ ボックスにマウスを合わせます。一部のパラメータでは、ゼロなどの特殊な値を入力して、既定値を指定したり、カラーを表示するためのフラグを指定できます。

カスタム ジオメトリを読み込む

コンポーネント サイズに対して使用するブロックを指定します。このボタンはブロック ベースのコンポーネントのみに表示されます。

注: ブロック ベースのコンポーネントの初回保存時は、パーツ ファミリの DWG が作成されます。図面には、パーツ サイズごとにブロックが含まれ、CPak Common (例: C:\AutoCAD Plant 3D 2023 Content\ CPak Common¥sample_catalog)にあるカタログ フォルダに保存されます。保存に成功すると、カタログ エディタの[サイズ]タブに表示されるブロック名がパーツ サイズ ID と一致するものに変わります。

ブロック ベースのコンポーネント

[モデルを選択]

[ブロック定義を選択]ダイアログ ボックスを表示します。図面内でブロックを指定します。ポート位置を割り当てるには、PLANTPARTCONVERT[プラント パーツ変換] を使用してブロックを変換しておく必要があります。
