部品表のタイプと列を設定します。
表レイアウト
- 表タイプ
- 形式を設定する表のタイプを指定します。
- 列を表示
- オンにすると、部品表に列が表示されます。
- 表タイプ
- 形式を設定する表のタイプを指定します。
- 部品表レイアウト テンプレート
- 3 つのタイプのレイアウト テンプレート([簡単な部品表]、[カテゴリ タイトルでグループ化]、[個々の列でグループ化])のいずれかを指定します。
- 表のグリッド
- 既定の列は、[ID]、[QTY]、[SIZE]、[SCH]、[PRESSURE CLASS]、[DESCRIPTION]、[MATERIAL]です。列(カテゴリ列を含む)は、ドラッグ アンド ドロップによって再編成できます。右クリックすることで、グループを上または下に移動できます。行または列を削除することはできません。
- 部品表に計装品を含める
- アイソメ図面の部品表に計装品を表示します。
- 肉厚スケジュールおよび圧力クラス用の一列を使用
- SCH/CLASS という名前の列を作成します。
- 列を追加

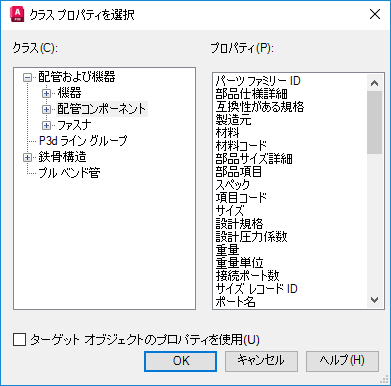

- [クラス プロパティを選択]ダイアログ ボックスが開き、表に追加する列のプロパティを選択できます。
