- リボンで、[ホーム]タブ
[高度と配管基準] [中心](現在の位置合わせ)をクリックします。 - ドロップダウン リストから位置合わせ([左下]など)をクリックします。

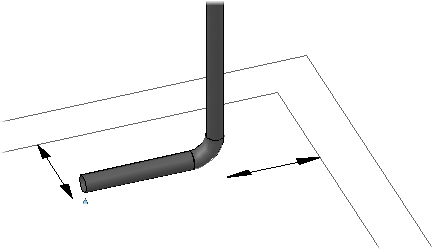

- リボンの[水平オフセット]ボックスに、水平オフセット(24 など)を入力します。
負の数を使用すると、逆方向にオフセットできます。
- リボンで、[パーツの挿入]パネル [ルート パイプ]の順にクリックします。

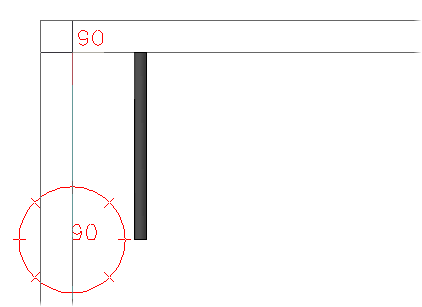

- 図面内をクリックして、別のオブジェクトと同一線上にある始点(壁など)を指定します。
- 図面内をクリックして、配管の次の点(壁の角など)を指定します。
- コマンド プロンプトで、p(ピー)と入力します。図面内をクリックして、配管の次の点を指定します。
