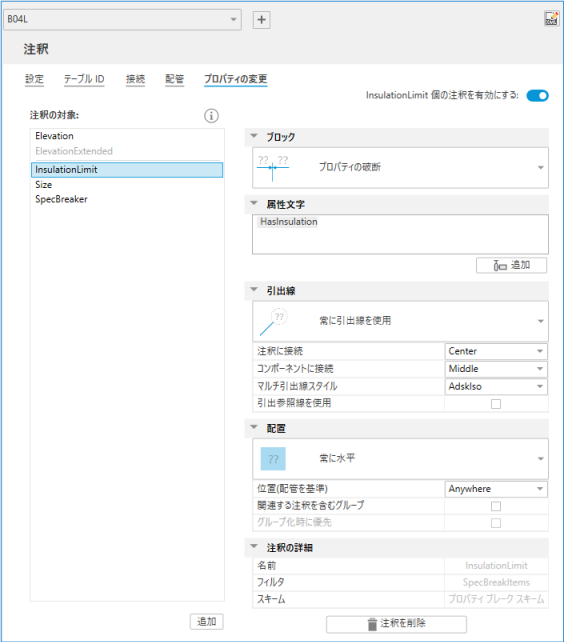

配管プロパティが変更された、または制限に達した場所を識別するためのプロパティ変更情報を指定します。
表示設定を使用して、プロパティ変更注釈を作成およびカスタマイズします。
<Type> 注釈を有効にする
注釈の表示をコントロールします。
注釈の対象
IsoConfig.xml で定義されている既存のプロパティ変更注釈を一覧表示します。新しいプロパティ変更注釈を追加することもできます。
ブロック
枠、円、長方形、ひし形、六角形、楕円形の形状を指定します。枠を含めないようにすることもできます。
- 文字に合わせて枠を尺度変更する
- 注釈文字に対応するために、グラフィックスを拡張します。一部の枠シンボルは常に拡張されます。
属性文字
プロパティ変更注釈のプロパティを指定します。プロパティ変更注釈の識別子として、クラスまたは PCF から任意のプロパティを選択します。文字や記号を追加することもできます。
注: Elevation、ElevationExtended、および InsulationLimit の注釈のプロパティを置き換えることはできません。
引出線
引出線でオブジェクトと注釈を接続するのか、矢印ありとなしのどちらにするかを指定します。引出線を使用しないことも選択できます。
- 注釈に接続
- 注釈のコーナー、中央、または中心に接続する引出線を指定します。
- コンポーネントに接続
- コンポーネントの中央または終端に接続する引出線を指定します。
- マルチ引出線スタイル
- 使用するマルチ引出線スタイルを指定します。
- 引出参照線を使用
- 引出参照線を使用するかどうかを指定します。
Placement
表示する注釈を常に水平にするか、配管とともに回転させるか、またはアイソメ平面に表示させます。
- 位置(配管を基準)
- 注釈を配管の上または下に配置するか、任意の場所に配置するかを指定します。
- 関連する注釈を含むグループ
- 注釈を関連する注釈とグループ化するかどうかを指定します。
- グループ化時に優先
- すべての注釈がグループ化されるときに、現在の注釈の優先順位を設定するかどうかを指定します。
注釈を削除
現在の配管注釈を削除します。
注: Elevation および ElevationExtended の注釈は削除できません。
