ルートの作成中にエルボをロールするには

1. 作図領域で、開いているポートがある配管を選択します。
2. 配管の終端にある継続グリップをクリックします。
3. コマンド プロンプトで、r(アール)と入力します。
4. 作図領域で、エルボの角度(30 など)をクリックして指定します。
5. コンパスの角度スナップが目的のロール角度の増分に設定されていない場合は、次の操作を実行します。
   • リボンで、[ホーム]タブ [コンパス]パネル [スナップ増分]の順にクリックします。
   • [スナップ増分]リストで、スナップ増分([15]など)をクリックします。

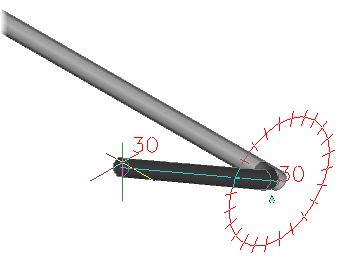

6. 作図領域で、ロール角度(30 など)をクリックして指定します。

7. [Enter]を押して、配管ルートの作成を完了します。
