オルソ単線配管

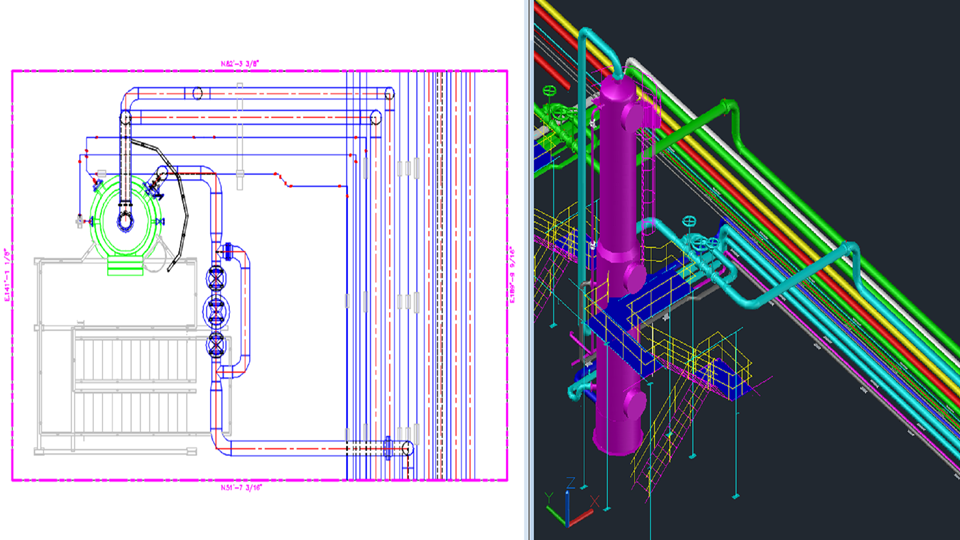

オルソ図面で、配管をさまざまな基準に従って単線で表示できるようになりました。

オルソ単線配管を使用するには、次の操作を行います。

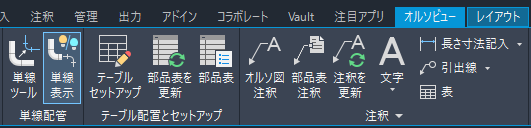

1. [オルソ ビュー]タブ [単線配管]パネル [単線表示]をクリックします。

2. コマンド プロンプトで、単線配管の表示を管理するオルソ ビューを選択します。
   フライアウト メニューから、すべての配管を単線配管として表示するか、次の基準に基づいて表示できます。

   • ライン番号
   • 配管のサイズ範囲
   • プロパティ
   • ウィンドウ選択


3. [更新]をクリックします。指定したすべてのパイプラインが単線表示されます。


また、オルソ ビューの単線表示と二重線表示を切り替えることもできます。

新しいコマンド

PLANTORTHOSINGLELINEPIPING: 選択した配管をオルソ図面で単線表示します。

新しいシステム変数

PLANTORTHOSINGLELINEDISPLAY: 指定した単線配管定義を失うことなく、オルソ ビューでの単線表示をコントロールします。
