パイプ内の乱流－3次元
解析特性
- 定常状態
- 3次元内部流れ
- 乱流
- 非圧縮性流体
参考文献
White, F.M., Fluid Mechanics, McGraw-Hill (1986).
問題の説明
Autodesk® CFD の流体流れと乱流解析結果を検証するために、3 次元の円形パイプの 4 分の 1 を解析します。 圧力損失
は流入口から十分に離れた、流出口から上流側に 50 メートル離れた位置において測定されます。

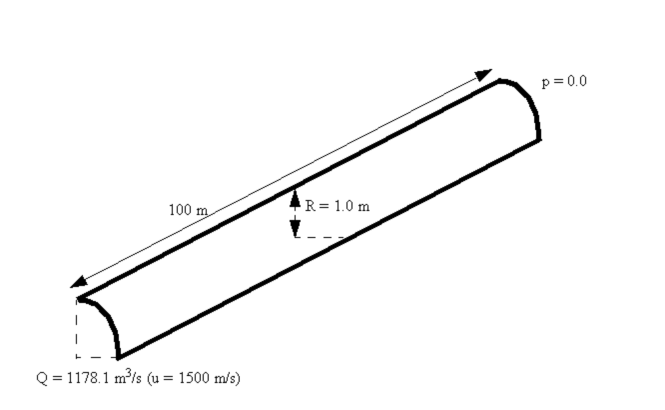

ジオメトリと境界条件
結果
圧力損失の解析解と数値計算結果を比較します。White(1986年)による圧力損失 は次のようになります。
はダルシーの摩擦損失係数、
は質量流量、
は が測定される配管長さです。
ダルシーの摩擦係数は、以下のブラシウスの式により計算されます：
= 50m、 = 2356.2
、Re = 15000 を上記の式に代入すると、次の結果を取得できます。
| ベンチマーク | 2018: ビルド 20170308 | 誤差 % | 2019: ビルド 20180130 | 誤差 % | |
| | 4.02E5 Pa | 384581.31 Pa | 4.22 | 384487.83 Pa | 4.25 |
