[計測]モジュール

[インタラクション] > [計測]

さまざまな距離計測ツールにアクセスするには、[計測]モジュールを使用します。アイコン バーの対応するアイコンを使用して有効にできるルーラーも用意されています。ルーラーを有効にして、シーンで[Shift]を押しながら配置します。

[詳細を確認]アイコン 手順の内容については、「 計測を操作する 」を参照してください。

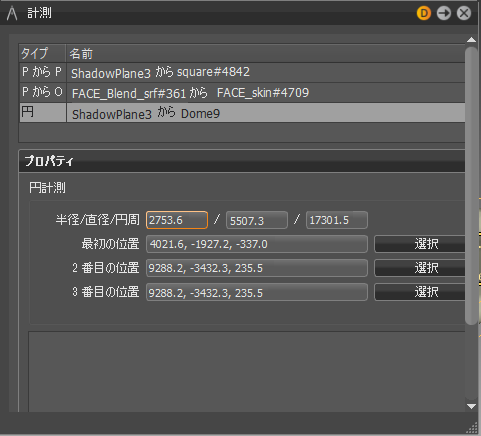

[計測]モジュールには 3 つのセクションがあります。計測リスト ビューには、計測のタイプおよびこの計測の名前が表示されます。[プロパティ]には、選択した計測のプロパティが含まれています。[可視化]には、アクティブなカラー スキーム、レンダリング ウィンドウ内のすべての計測の非表示など、すべての計測に影響する一般的なオプションがいくつか含まれています。

計測

計測リスト ビューのコンテキスト メニュー

計測リスト ビュー(上部セクション)を右クリックして、点と点の間や線分とオブジェクトの間など、さまざまな計測のタイプを追加します。計測をロード、保存、拡大、または削除する場合にも、この操作を行います。手順については、「計測を作成する」を参照してください。

  • [点から点の計測を追加]: [Shift]キーを押しながら最初の点と 2 番目の点をクリックして選択すると、明示的に選択された点と点の間の距離が計算されます。作成した後に、これらの点をプロパティで再調整することができます。

  • [点からオブジェクト計測を追加]: [Shift]キーを押しながら最初の点とオブジェクトをクリックして選択すると、点とオブジェクトの間の距離が計算されます。作成した後に、位置を再調整して、[プロパティ]ノードで別のオブジェクト ノードを選択することができます。

  • [オブジェクトからオブジェクト計測を追加]: 選択したオブジェクト間の最小距離が計算されます。計算後、計算に使用される階層レベルを[プロパティ]で選択できます。

  • [線分からオブジェクト計測を追加]: 元のモデルに線分ジオメトリが既に含まれている場合は、線分とオブジェクト間の計測を使用してギャップを判定します。線分とオブジェクト間の計測を作成するには、最初のオブジェクトが線分ジオメトリでなければなりません。2 番目のオブジェクトは、それ以外のどのジオメトリでもかまいません。その後、計測によって線分沿いにサンプルの点が作成されます。点ごとに、2 番目のオブジェクトまでの最小距離が計算されます。レンダリング ウィンドウに表示される結果には、すべての距離に特殊な視覚表現が使用されます。距離はレンダリング ウィンドウの左下コーナーに、3D シーンと 2D 図面の両方に線分として表示されます。図の上にマウスを置くと、特定の距離が 3D ビュー内でハイライトされ、図の上部に正確な値が表示されます。

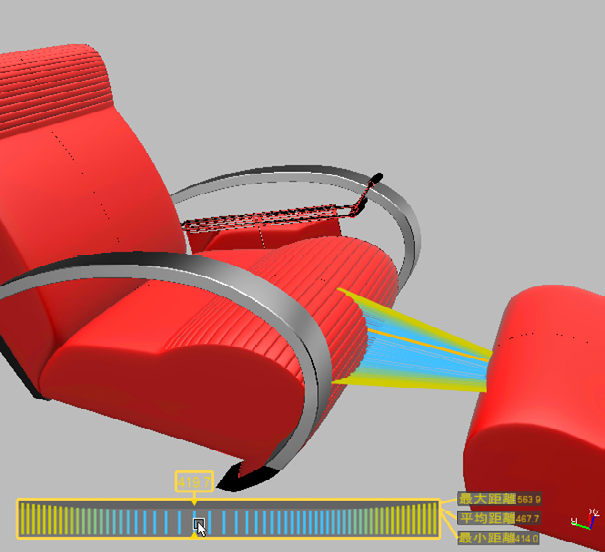

    線分からオブジェクトの計測を追加

  • [円計測を追加]: 3 つの点を選択すると、円柱などの半径、直径、円周を計算できます。

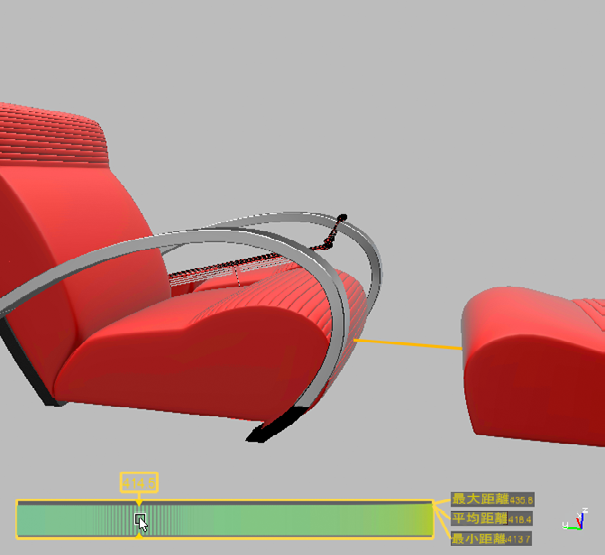

    ギャップの計測を追加

  • [ギャップの計測を追加]: 最も複雑な計測はギャップの計測です。使用できる適切な線分ジオメトリがない場合は、線分とオブジェクト間の計測の代わりにこの計測を使用すると便利です。ギャップの計測は、2 つの異なるオブジェクト上の選択された 2 点間の線分セグメントに沿って計算されます。ビューアはこの 2 つのオブジェクト間の最小距離を複数見つけようとします。各距離の計算には制限があり、必ず線分セグメントに対して垂直な平面上で行われます。レンダリング ウィンドウに表示される結果には、線とオブジェクト間の計測と同様に、すべての距離に特殊な視覚表現が使用されます。

    注:

    オブジェクトの計測の始点と終点は、名前によってオブジェクトを識別します。計測値を保存またはロードする場合、計測するオブジェクトにシーングラフ内で一意の名前が付いていることを確認してください。

  • [計測を削除]: 選択した計測を削除します。

  • [計測を更新]: オブジェクトを移動した際などに、計測値を再計算します。

  • [拡大]: 特定の計測にズームします。

  • [計測をロード]: .xml ファイルに計測をロードします。

  • [計測を保存]: すべての計測を .xml ファイルに保存します。

  • [すべて削除]: [計測]モジュール内のすべての計測を削除します。

プロパティ

選択した計測に応じて異なるプロパティを表示します。

  • [点から点]: 次のオプションが含まれています。

    • [3D 距離]: 2 点間の距離を表示します。
    • [2D 距離]: 2 点間の距離を各軸上の値で表示します。
    • [最初の位置]: 最初に選択した位置の座標を表示します。[選択]ボタンを使用して新しい位置を選択できます。
    • [2 番目の位置]: 2 番目に選択した位置の座標を表示します。[選択]ボタンを使用して新しい位置を選択できます。
  • [点からオブジェクト]: 次のオプションが含まれています。

    • [3D 距離]: 点とオブジェクト間の最小距離を表示します。
    • [2D 距離]: 点とオブジェクト間の距離を各軸上の値で表示します。
    • [位置]: 最初に選択した位置の座標を表示します。[選択]ボタンを使用して新しい位置を選択できます。
    • [ノード]: 選択したノードを表示します。
  • [オブジェクトからオブジェクト]: 次のオプションが含まれています。

    • [3D 距離]: 両方のオブジェクト間の最短距離を表示します。
    • [2D 距離]: オブジェクト間の距離を各軸上の値で表示します。
    • [最初のノード]: 最初に選択したノードを表示します。
    • [2 番目のノード]: 2 番目に選択したノードを表示します。
  • [線分からオブジェクト]: 次のオプションが含まれています。

    • [線分]: 選択した線分を表示します。
    • [オブジェクト]: 選択したノードを表示します。
    • [平均距離]: 平均距離を計算します。
    • [最小距離]: 最小距離を表示します。
    • [最大距離]: 最大距離を表示します。
  • [円]: 次のオプションがあります。

    • [半径/直径/円周]: 半径、直径、円周のデータを表示します。
    • [最初の位置]: 最初に選択した点の位置を表示します。
    • [2 番目の位置]: 2 番目に選択した点の位置を表示します。
    • [3 番目の位置]: 3 番目に選択した点の位置を表示します。
  • [ギャップ]: 次のオプションがあります。

    • [最初のオブジェクト]: 最初に選択したノードを表示します。
    • [2 番目のオブジェクト]: 2 番目に選択したノードを表示します。
    • [平均距離]: 平均距離を計算します。
    • [最小距離]: 最小距離を表示します。
    • [最大距離]: 最大距離を表示します。

可視化

すべての測定値に影響を与えるには、次に示す一般的なオプションを使用します。

  • [計測を表示]: シーン内のすべての計測を有効/無効にします。

  • [カラー スキーム]: 計測の表示色を定義します。使用可能なカラーは、オレンジ、赤、緑、青です。

  • [計測の精度]: 計測の精度を 10 進数で設定します。
