注釈を記入する

注釈を作成するには:

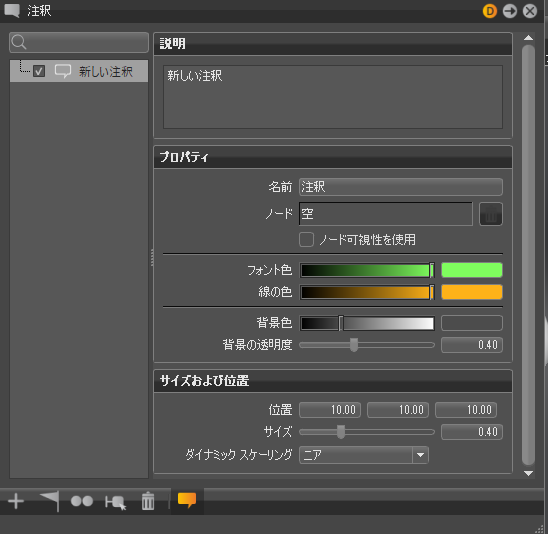

1. [注釈]モジュール内の[作成] をクリックします。

2. [Shift]キーを押しながらクリックして、シーン内の注釈の場所を選択します。

3. [説明]セクションに注釈のテキストを入力します。検索フィールドを使用し、この名前で注釈を検索します。

4. [プロパティ]で、フォント、線分、背景色、および背景の透明度を調整します。

   • Python を使用する場合は、[名前]で注釈を識別します。
   • [ノード]は、注釈に関連付けられたシーングラフ ノードを識別します。注釈の位置を選択すると、選択したジオメトリが、関連付けられたシーングラフ ノードになります。シーングラフ内の別のノードを[ノード]フィールドにドラッグして、注釈に割り当てることができます。
   • [ノード可視性を使用]は、注釈に関連付けられたノードの表示状態を使用します。ノードが表示されない場合は、注釈も表示されません。注釈にノードが関連付けられていない場合は、[ノード可視性を使用]は影響を及ぼしません。

5. [サイズおよび位置]で、注釈の位置およびサイズを調整します。

   [ダイナミック スケーリング]を使用すると、レンダリング ウィンドウ内の深度に基づいてラベルのサイズを変更できます。たとえば、レンダリング ウィンドウで、オブジェクトのラベルが近くに表示され、後方にあるオブジェクトのラベルより大きく表示されます。3 つのスケーリング オプションがあります。

   • [ニア]: 近いラベルを小さくします。コンピュータの画面に近づいて作業する場合に適切です。

   • [ファー]: 遠いラベルを大きくします。コンピュータの画面から離れて作業する場合に適切です。このオプションは、他のユーザとプレゼンテーションを共有する場合に適切です。

   • [オフ]: ラベルは大きくなりますが、すべて同じサイズになります。

   [サイズ]と[ダイナミック スケーリング]はどちらも注釈のサイズに影響するため、組み合わせて設定し、適切なサイズにします。

注釈の位置を変更するには:

1. リスト ビューで注釈を選択します。
2. [再配置] をクリックします。
3. [Shift]キーを押しながらクリックして、シーン内の注釈の場所を選択します。

1 つの注釈を削除するには:

1. リスト ビューで注釈を選択します。
2. [削除] クリックします。

すべての注釈、または特定の範囲の注釈を削除するには:

1. リスト ビュー内の最初の注釈を選択し、[Shift]キーを押しながら最後の注釈を選択します。[Ctrl]キーを押しながら、特定の注釈をクリックして選択することも試してください。
2. [削除]をクリックします。

1. リスト ビューで、拡大する注釈を右クリックします。
2. コンテキスト メニューから、[ズーム先]を選択します。

現在の注釈のリストを XML ファイルに保存し、後でシーンにロードすることができます。

1. リスト ビューを右クリックします。
2. [注釈を保存]を選択して、注釈を XML ファイルに保存するか、[注釈をロード]を選択して注釈をシーンにロードします。

すべての注釈を表示するには、[注釈を表示] をクリックします。リスト ビュー内のいずれかの注釈の横にあるチェックボックスをクリックして、表示を非表示にします。

ハイライトされたすべての注釈を複製するには、[複製] をクリックします。

選択した注釈に関連付けられたシーングラフ内のノードを選択するには、[ノードを選択] をクリックします。
