はじめに
Data Standard の既定の設定では、Vault Professional ユーザは主にエンジニアリング カテゴリのファイルを作成しますが、Vault Office ユーザは通常、Office カテゴリに割り当てられた新しいファイルを作成します。ほとんどのユーザは、エンジニアリング ファイルや Office ファイル(たとえば、パーツ、シート メタル パーツ、アセンブリ、図面などの分類)に対して複数のカテゴリを実装しています。通常、この割り当ては会社固有のルールに従います。VDS は、自動でこれらのルールを変換する上で最適です。ユーザは、これらの規格を手動で適用する必要はなくなりました。
この章のルール スクリプトは、カテゴリ エンジニアリングの既定の事前選択を、すべての VDS アプリケーション、AutoCAD、Inventor、および Vault の個々のカテゴリ、パーツ、アセンブリ、または各図面のカテゴリに変更します。
注: カテゴリと採番スキーマ選択の間のリンクは、この章で解除されます。第 11 章では、一致する採番スキーマをフィルタして事前選択する別のルールを実装するオプションについて説明します。
学習の目的
- VDS PowerShell スクリプトの読み取りについて紹介する
- AutoCAD (AutoCAD 図面)の既定のカテゴリを設定する方法について学習します

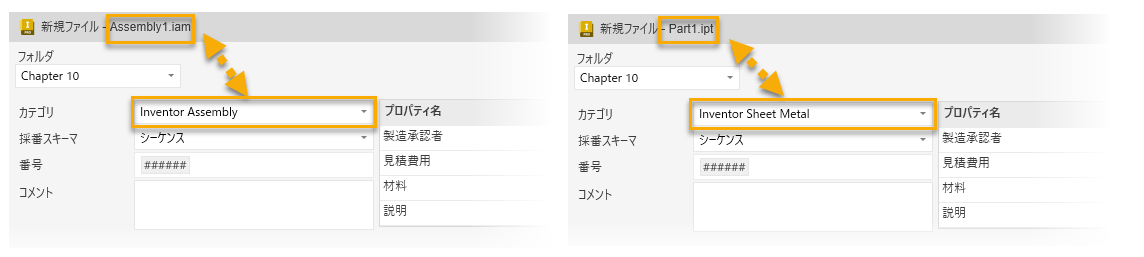

- Inventor で既定のカテゴリ(パーツ、アセンブリ、シートメタル、IDW/DWG)を設定する方法について学習します
- Vault Explorer で既定のカテゴリを設定する 1 つの方法について学習します
演習
- 演習 1: CAD の既定のスクリプトを調べる
- 演習 2: AutoCAD でカテゴリを自動選択する
- 演習 3 : Inventor で複数のカテゴリから自動選択する
- 演習 4: Vault でテンプレート カテゴリを再利用する
すべての演習を完了するためのステップ バイ ステップ方式のインストラクションが含まれたワークフローの完全なドキュメントについては、「VDS チュートリアル - 第 10 章.pdf」を参照してください。
YouTube ビデオ ドキュメントの「Vault Data Standard チュートリアル - 第 10 章」をご覧ください。
