Inventor および Vault のワークフローの機能強化
Vault から図面を開く
Vault からデザインの図面を開くには複数の手順が必要で、非常に手間がかかります。IdeaStation で最も多かった要望の 1 つは、Vault からデザイン ファイルに対応する図面を開くことです。Vault ではデザイン ドキュメントの関係が把握され、保存されているためです。

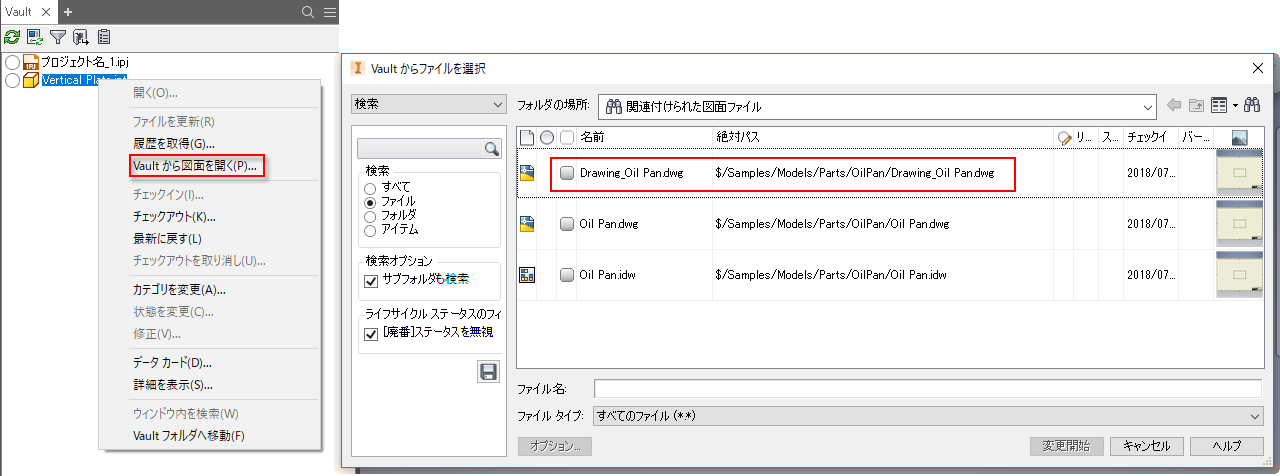

Vault 2019.1 Update では、Inventor デザイナーが単一のコマンドで Vault からデザインの図面を開くことができる、[Vault から図面を開く]という新しいコマンドが導入されました。
関連する図面を別の名前で、ソース ファイル フォルダ以外の異なるフォルダから開くことができます。
モデルが複数の図面で使用されている場合は、開く図面を選択できます。
Vault から置換
Inventor でのデザイン ワークフローを改善するための要望として IdeaStation でもう 1 つ寄せられたのは、Vault からの置換で、Inventor の[コンポーネント置換]コマンドを Vault に拡張するというものでした。Vault ではすべての古いデザインと新しいデザインが保存され、管理されているためです。また、Vault では置換の検索が比較的容易です。

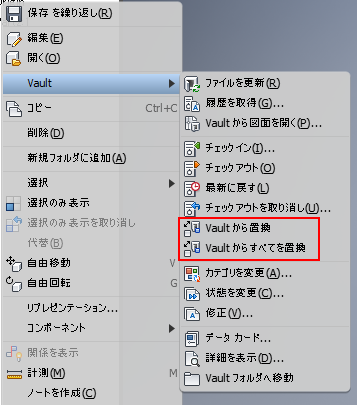

新しい[Vault から置換]および[Vault からすべてを置換]コマンドを使用すると、Vault に直接移動し、必要なコンポーネントを検索して置換を実行できます。
このコマンドは、Inventor モデル ブラウザと Inventor キャンバスから使用できます。Vault ブラウザではコンポーネントの重複インスタンスがすべて結合されるため、Vault ブラウザからは使用できません。
PDF 添付ファイルがある AutoCAD 図面のサポート
AutoCAD では、PDF ファイルをアンダーレイとして図面に添付することがサポートされています。しかし、Vault ではこれまで Vault へのチェックイン時に PDF 添付ファイルがサポートされていませんでした。

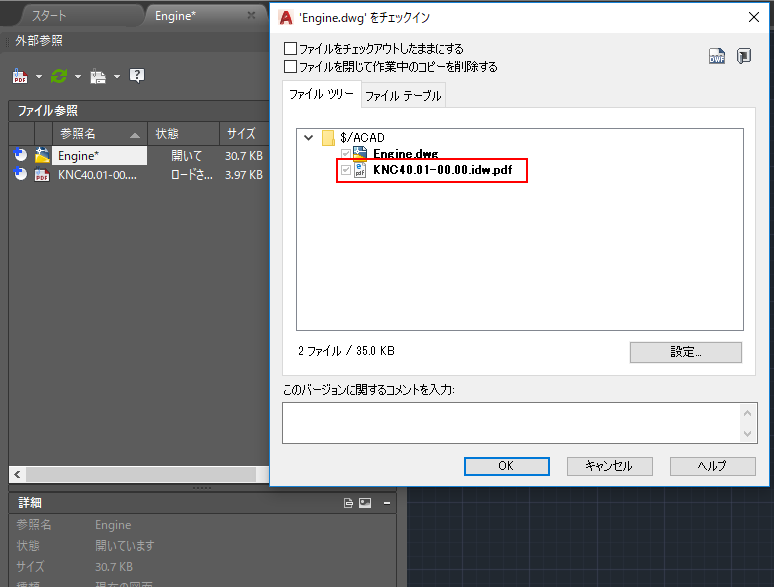

Vault で、PDF 添付ファイルがある AutoCAD 図面の処理がサポートされるようになりました。

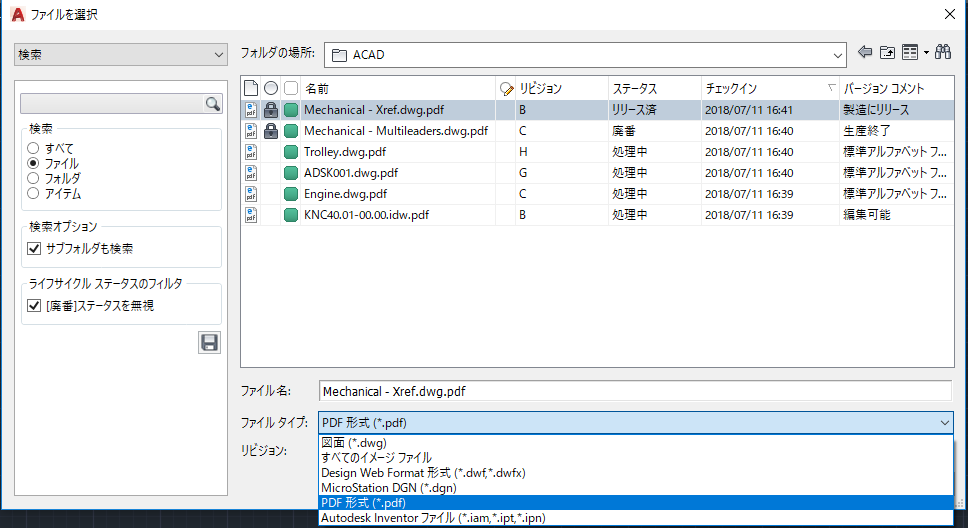

Vault から PDF ファイルを直接添付することもできます。AutoCAD 図面への PDF 添付をサポートするために、[Vault から添付]ダイアログに[PDF ファイル]オプションが追加されました。

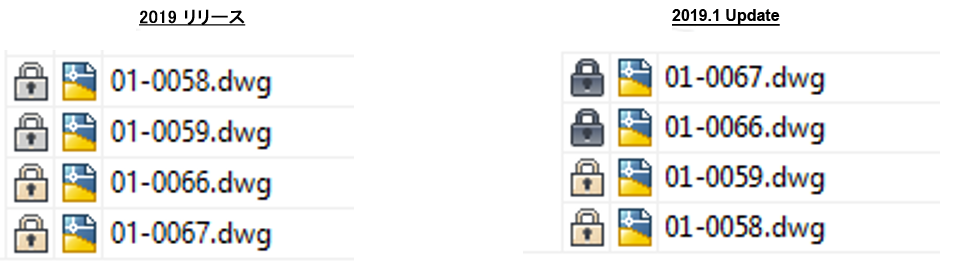

ロック アイコンの色の変更
