세분화 수정자(오브젝트 공간)

세분화 수정자는 입력 형상의 미세 조정된 삼각형 표현을 생성하는 여러 알고리즘을 제공합니다. 메시를 간단히 미세 조정할 수 있을 뿐 아니라 특히 어댑티브 및 가변 곡률 알고리즘은 주로 정삼각형으로 구성된 고품질 삼각 측량을 생성합니다. 세분화 수정자를 통한 리메시는 3ds Max용 Autodesk 리토폴로지 도구에서 제공하는 리토폴로지 작업 또는 라디오시티 렌더러를 사용한 렌더링과 같은 복잡한 형상 프로세스 작업에 적합한 조건이 지정된 입력 메시를 얻는 데 유용합니다. 메시가 조밀할수록 조명 세부 사항을 보다 정확하고 섬세하게 렌더링할 수 있습니다.

주: 일반적으로 메시가 조밀해지면 메모리 요구사항 및 계산 시간이 증가합니다.

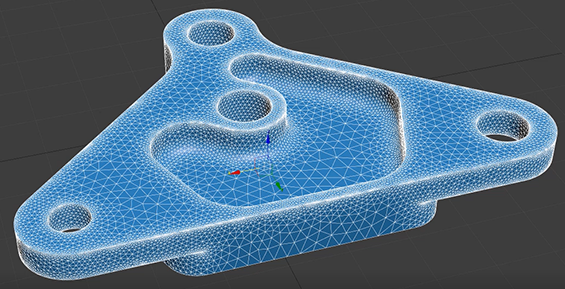

세분화 수정자가 적용되고 가변 곡률 모드가 선택된 오브젝트

주로 라디오시티 솔루션의 품질을 높이도록 개발되었으므로 세분화 수정자는 잘 구성된 메시가 필요한 모든 응용프로그램에서도 사용될 수 있습니다. 예를 들어 Terrain 합성 오브젝트에 대해 생성되는 불규칙적 메시 요소를 향상시킬 수 있습니다.

수정자에는 표준 공간 및 오브젝트 공간 변형이 있습니다. 표준 공간 수정자에서 크기 제한은 표준 공간 좌표로 변환된 후 메시에 설정됩니다. 오브젝트 공간 수정자는 오브젝트 공간 좌표의 크기를 제한합니다.

주: 일반적으로 세분화 수정자는 라디오시티 솔루션이 처리될 때 장면의 오브젝트에 자동 적용됩니다. 라디오시티 제어판에서 전역적으로 또는 오브젝트 특성 대화상자에서 개별 오브젝트에 대해 메시 매개변수를 설정할 수 있습니다.
팁: 한 오브젝트의 세분화 설정이 만족스러우면 수정자를 다른 오브젝트로 드래그하여 전파할 수 있습니다.

인터페이스

세분화 모드 롤아웃

세분화 모드
사용할 세분화 알고리즘을 선택합니다.
  • 세분화: 기존의 모든 가장자리를 유지하는 고도로 제한된 기존 솔버입니다.
  • Delaunay: 메시 데이터 유지 옵션이 활성화된 경우 데이터가 있는 가장자리를 제한합니다. 또한 이 모드에는 제한되지 않은 표면을 완화하는 옵션이 포함되어 있습니다.
  • 어댑티브: 세분화 및 Delaunay 모드와 같은 비교적 균일한 메시를 얻으려고 시도합니다. 더 나은 결과를 얻는 경우가 많이 있지만 계산 시간이 더 길어집니다. 입력 메시에 덜 종속되므로 일반적으로 이 모드에서 원본 메시의 제한되지 않은 가장자리와 출력 메시의 가장자리 간에 대응되는 부분이 없습니다.
  • 가변 곡률: 품질이 어댑티브 알고리즘과 동일하게 긍정적이며, 메시의 편평한 영역에서 유사한 결과를 제공합니다. 이 모드에서는 표면 곡률이 높은 영역이더라도 모양을 정확하게 캡처하기 위해 더 많이 미세 조정됩니다. 가변 곡률 모드에서 높은 곡률 영역을 미세 조정하는 정도는 변수 밀도 매개변수로 제어합니다. 이 모드는 계산하는 데 시간이 가장 많이 소요되지만 복잡한 형상에 대해 최상의 결과를 제공하는 경우가 많습니다.

세분화 모드

크기
출력 메시의 대상 면 길이 배율을 설정합니다.

Delaunay 모드

크기
출력 메시의 대상 면 길이 배율을 설정합니다. 이는 다른 모드의 가장자리 길이와 유사합니다.
릴랙스
각 릴랙스 반복에서 릴랙스된 정점 위치와 릴랙스되지 않은 정점 위치 간의 혼합을 설정합니다. 값이 1.0이면 완전히 릴랙스된 결과가 생성됩니다.
릴랙스 반복
출력 메시에 적용할 릴랙스 반복 수를 설정합니다.
메시 데이터 유지
활성화된 경우 스무딩 그룹, 재질 ID, 부울 이음새, 법선, 지정된 UV 및 정점 부동 데이터 채널 등의 메시 데이터가 세분화와 함께 유지됩니다. 이 옵션은 이 메시 데이터를 자동 가장자리 제한으로 사용할 수 있는 리토폴로지와 같은 수정자에서 도움이 될 수 있습니다.
이 옵션을 비활성화하면 세분화 후에 메시 데이터가 지워집니다.
UV 채널
UV 채널은 메시 데이터 유지가 설정된 경우에만 활성화됩니다. 맵 좌표와 이음새를 출력 메시로 전파해야 하는 지정된 맵 채널이 인덱스 처리되고 유지됩니다.
날카로운 가장자리 유지
하드 엣지를 출력 메시로 전파할 수 있도록 합니다. 감지된 가장자리는 인접한 면 법선 사이의 각도를 기반으로 합니다. 이 설정은 스무딩 수정자가 가장자리 각도 임계값을 사용하여 하드 및 소프트 엣지를 결정하는 방법과 유사하게, 이러한 가장자리 주변의 미세 조정 수준에 영향을 미칩니다.
각도
위에서 하드 엣지를 감지할 각도(도)를 설정합니다.

어댑티브 모드

가장자리 길이
출력 메시에서 대상 가장자리 길이를 설정합니다. 메시의 가장자리가 지정된 가장자리 길이 양을 초과하면 가장자리 및 연결된 면이 세분화됩니다. 가장자리 길이 양은 표준 단위를 기반으로 합니다. 값이 작을수록 처리 시간이 길어집니다.
규칙성
출력 메시에 적용되는 규칙성을 제어합니다. 규칙성을 늘리면 메시가 보다 균일해집니다. 예를 들어, 규칙성이 1.0인 경우 출력 메시에서 상대적으로 균일한 크기를 가지며 삼각형은 등변에 가깝습니다. 규칙성이 0.0에 가까울수록 크기 변동성이 커져 정확도가 높아집니다.
임계값
알고리즘에 대한 법선 임계값을 설정합니다.
메시 데이터 유지
활성화된 경우 스무딩 그룹, 재질 ID, 부울 이음새, 법선, 지정된 UV 및 정점 부동 데이터 채널 등의 메시 데이터가 세분화와 함께 유지됩니다. 이 옵션은 이 메시 데이터를 자동 가장자리 제한으로 사용할 수 있는 리토폴로지와 같은 수정자에서 도움이 될 수 있습니다.
이 옵션을 비활성화하면 세분화 후에 메시 데이터가 지워집니다.
UV 채널
UV 채널은 메시 데이터 유지가 설정된 경우에만 활성화됩니다. 맵 좌표와 이음새를 출력 메시로 전파해야 하는 지정된 맵 채널이 인덱스 처리되고 유지됩니다.
날카로운 가장자리 유지
하드 엣지를 출력 메시로 전파할 수 있도록 합니다. 감지된 가장자리는 인접한 면 법선 사이의 각도를 기반으로 합니다. 이 설정은 스무딩 수정자가 가장자리 각도 임계값을 사용하여 하드 및 소프트 엣지를 결정하는 방법과 유사하게, 이러한 가장자리 주변의 미세 조정 수준에 영향을 미칩니다.
각도
위에서 하드 엣지를 감지할 각도(도)를 설정합니다.

가변 곡률 모드

가장자리 길이
출력 메시에서 대상 가장자리 길이를 설정합니다. 메시의 가장자리가 지정된 가장자리 길이 양을 초과하면 가장자리 및 연결된 면이 세분화됩니다. 가장자리 길이 양은 표준 단위를 기반으로 합니다. 값이 작을수록 처리 시간이 길어집니다.
규칙성
출력 메시에 적용되는 규칙성을 제어합니다. 규칙성을 늘리면 메시가 보다 균일해집니다. 예를 들어, 규칙성이 1.0인 경우 출력 메시에서 상대적으로 균일한 크기를 가지며 삼각형은 등변에 가깝습니다. 규칙성이 0.0에 가까울수록 크기 변동성이 커져 정확도가 높아집니다.
임계값
리메시 알고리즘에 대한 법선 임계값을 설정합니다.
변수 밀도
강한 곡률 영역의 메시 밀도 변형을 제어합니다. 값이 작을수록 더 많이 미세 조정됩니다.
전환
경계 또는 제한된 가장자리 근처의 전환 영역 폭을 설정합니다.
메시 데이터 유지
활성화된 경우 스무딩 그룹, 재질 ID, 부울 이음새, 법선, 지정된 UV 및 정점 부동 데이터 채널 등의 메시 데이터가 세분화와 함께 유지됩니다. 이 옵션은 이 메시 데이터를 자동 가장자리 제한으로 사용할 수 있는 리토폴로지와 같은 수정자에서 도움이 될 수 있습니다.
이 옵션을 비활성화하면 세분화 후에 메시 데이터가 지워집니다.
UV 채널
UV 채널은 메시 데이터 유지가 설정된 경우에만 활성화됩니다. 맵 좌표와 이음새를 출력 메시로 전파해야 하는 지정된 맵 채널이 인덱스 처리되고 유지됩니다.
날카로운 가장자리 유지
하드 엣지를 출력 메시로 전파할 수 있도록 합니다. 감지된 가장자리는 인접한 면 법선 사이의 각도를 기반으로 합니다. 이 설정은 스무딩 수정자가 가장자리 각도 임계값을 사용하여 하드 및 소프트 엣지를 결정하는 방법과 유사하게, 이러한 가장자리 주변의 미세 조정 수준에 영향을 미칩니다.
각도
위에서 하드 엣지를 감지할 각도(도)를 설정합니다.
업데이트
출력 메시를 업데이트할 간격을 선택합니다.
  • 자동 컨트롤이나 메시가 변경될 때마다 바로 업데이트합니다.
  • 렌더렌더링을 위해서만 업데이트합니다.
  • 수동 수동으로 업데이트합니다. Esc 키를 눌러 세분화를 중단할 수 있습니다. 세분화를 중단하면 업데이트 모드가 수동으로 변경됩니다.
지금 업데이트 버튼
렌더 또는 수동 모드가 선택된 경우 메시를 업데이트합니다.
