사용자 지정 설정을 가진 경사 지붕을 작성하려면

다음 절차에 따라 지정한 설정을 가진 물매 지붕을 추가하십시오. 단일 물매 또는 이중 물매 지붕 객체를 작성할 수 있습니다.

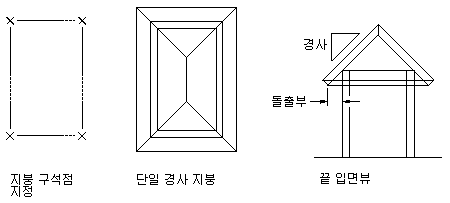

단일 물매 지붕 작성

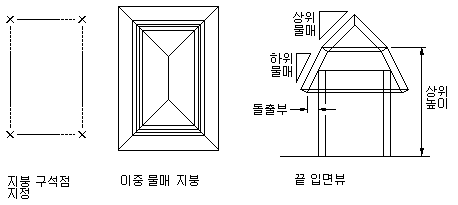

이중 물매 지붕 작성

1. 사용할 지붕 도구가 있는 도구 팔레트를 열고 도구를 선택합니다.

   또는 홈 탭작성 패널지붕 슬래브 드롭다운지붕을 클릭합니다.

2. 특성 팔레트에서 기본을 확장한 후 다음 모서리를 확장합니다.
3. 쉐이프로 단일 물매 또는 이중 물매를 선택합니다.
4. 돌출부 값을 입력합니다.
5. 하단 물매를 확장한 후 플레이트 높이, 단높이 및 물매에 값을 입력합니다.

   플레이트 높이는 돌출부가 시작되는 최하단 모서리에 있는 지붕 맨아래 표면의 높이입니다. 일반적으로 지붕이 놓인 맨 위 플레이트의 높이입니다.



6. 이중 물매 지붕의 경우 상단 물매를 확장한 후 상단 높이, 단높이, 물매에 값을 입력합니다.
   팁: 원하는 설정을 지정하고 나면 특성 팔레트를 이동하거나 숨겨 도면 영역의 더 많은 부분을 볼 수 있습니다.
7. 도면 영역에서 지붕 구석에 대한 점을 지정합니다.
8. 점을 지정한 후 Enter 키를 누릅니다.
