입면 레이블은 평면 뷰 및 단면 뷰에서 높이 값의 치수를 기입하는 데 사용됩니다.
입면 레이블 및 좌표계
입면 레이블은 도면에서 입면 치수 기입에 사용되는 대화식 다중 뷰 블록입니다. 입면 레이블은 표준 좌표계(WCS) 또는 지정된 사용자 좌표계(UCS)에 부착됩니다. 입면 레이블은 주로 벽 또는 창과 같은 건물 요소의 입면를 측정하는 데 사용되지만 도면에서 모든 점을 측정하는 데 사용될 수도 있습니다. 입면 레이블은 평면 뷰 및 단면 뷰에 추가할 수 있습니다. AutoCAD Architecture 2023 toolset는 일반적으로 사용되는 입면 레이블에 대해 미리 정의된 여러 블록을 제공합니다. 또한 사용자의 입면 레이블을 정의할 수도 있습니다.
입면 레이블이 Z축을 따라 이동하면 Z 값이 이에 따라 변경됩니다. 그러나 입면 레이블은 이름이 지정된 UCS 또는 WCS에만 부착되며 건물 객체에는 부착되지 않습니다. 객체 입면가 변경되더라도 입면 레이블 값은 자동으로 업데이트되지 않습니다.
입면 레이블은 참조 입면와 연관된 점의 입면를 측정합니다. 참조 높이는 WCS의 Z 좌표 또는 지정된 UCS의 Z 좌표에서 가져올 수 있습니다.

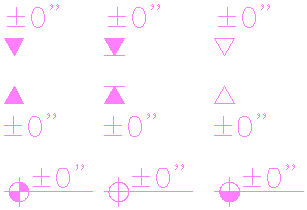

입면 레이블
